เครื่องทำสกรีนด้วยเลเซอร์โดยตรงสำหรับสิ่งทอการพิมพ์สกรีน

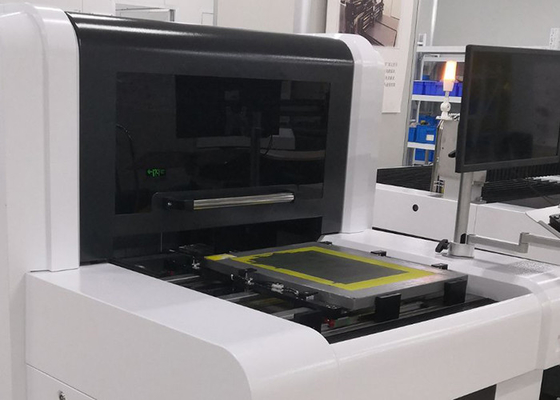

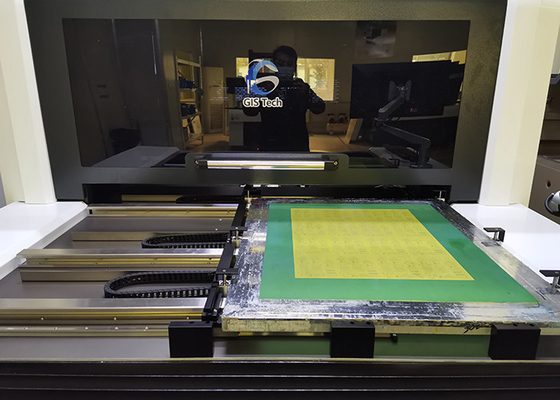

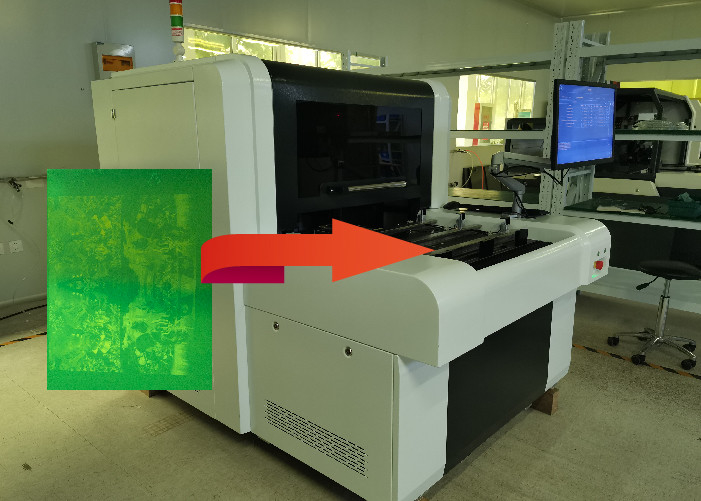

เครื่องถ่ายภาพโดยตรงด้วยเลเซอร์ CTS ใช้เทคโนโลยีการถ่ายภาพดิจิตอล DMD ของ TI เพื่อสร้างภาพจุดเครือข่ายโดยตรงที่ชัดเจนและคมชัดบนหน้าจอไหมผ่านการฉายด้วยเลเซอร์ด้วยวิธีนี้ ภาพกราฟิกดิจิทัลในคอมพิวเตอร์จึงสามารถแสดงบนหน้าจอได้ระบบนี้ได้กลายเป็นกระบวนการสร้างภาพหน้าจอก่อนการพิมพ์ซิลค์สกรีน

เครื่องฉายแสงเลเซอร์โดยตรงแนะนำเทคโนโลยีการประมวลผลด้วยแสงดิจิทัล (DLP) ในด้านการถ่ายภาพหน้าจอ โดยใช้เทคโนโลยีการถ่ายภาพโดยตรงด้วยเลเซอร์ DLP เพื่อแทนที่โหมดการเปิดรับฟิล์มหรือหน้ากากแบบเดิม และติดตั้งรางนำระดับ HIWINSP และตะแกรง Renishaw มอเตอร์เชิงเส้น .ฐานหินอ่อน เป็นต้น เพื่อให้มั่นใจในความเสถียรของตัวเครื่อง

• ข้อมูลจำเพาะ / รุ่น	CTS100
  ขนาดหน้าจอสูงสุด (มม.)	900x1000
  ขนาดหน้าจอขั้นต่ำ (มม.)	400x400
  ขนาดการเปิดรับแสงสูงสุด ( มม. )	800x900
  ความหนาของกรอบหน้าจอ (มีบริการตามสั่ง)	25-45mm
  ระบบภาพ	เทคโนโลยี DMD DLP
  ความหนาของอิมัลชัน (EOM)	อิมัลชันที่ทนต่อตัวทำละลาย3μm-150μm, อิมัลชันที่ทนต่อน้ำ3μm- 220μm
  เวลารับสัมผัสเชื้อ	120-240s/ ㎡, #350 ตาข่ายสีเหลือง
  ปณิธาน	1270/2540dpi (ไม่บังคับ)
  Raster	133LPI
  ระบบโฟกัส	โฟกัสคงที่
  รูปแบบไฟล์	1_bit tiff เป็นต้น
  ประเภทเลเซอร์	เลเซอร์ยูวี ความยาวคลื่น 405±5nm
  พลังเลเซอร์	20W/25W(อุปกรณ์เสริม)
  ขนาดอุปกรณ์ (มม.)	1550x1330x1460
  น้ำหนักสุทธิของอุปกรณ์	1100KG
  เงื่อนไข	ห้องแสงสีเหลือง ระดับความสะอาด 10000 อุณหภูมิ 22±2°C, ความชื้นสัมพัทธ์ 40-70% (ไม่มีการควบแน่น)
  พลัง	เฟสเดียว 220v, 50/60HZ, 4KW(CTS200,CTS300), แก๊ส 1L/min



• ความละเอียดสูง

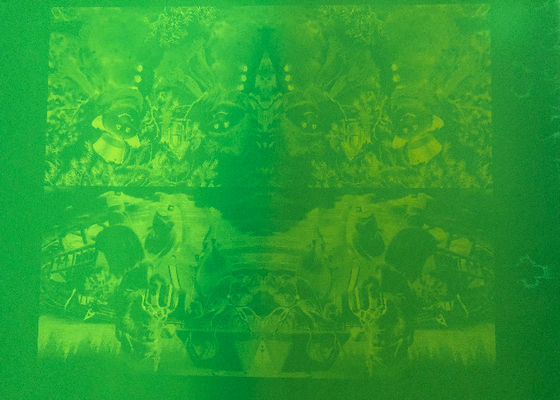

ทำได้ง่ายและรวดเร็วเพื่อให้ได้แรสเตอร์ 133LPI และจุดหน้าจอคุณภาพสูงด้วยออปติคัล 1270dpi ในขณะที่ออปติคัล 2540dpi เส้นโค้งความละเอียดสูงและจุดบนหน้าจอ FM ที่สมบูรณ์แบบสามารถรับรู้ได้

2540DPI
