| ชื่อแบรนด์: | GIS |
| เลขรุ่น: | DPX630SM |
| MOQ: | 1 ชุด |
| ราคา: | negotiable price |
| ระยะเวลาการจัดส่ง: | 20 วันทำการ |
โซลูชันระบบการถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) PCB Solder Mask
ความแตกต่างระหว่าง LDI และการเปิดรับแสงแบบดั้งเดิม
1. การเปิดรับแสงแบบดั้งเดิมคือการถ่ายโอนภาพไปยัง PCB โดยการฉายรังสีเชิงลบด้วยหลอดปรอท
2. LDI ใช้วิธีการสแกนด้วยเลเซอร์เพื่อสร้างภาพโดยตรงบน PCB และภาพจะละเอียดยิ่งขึ้น

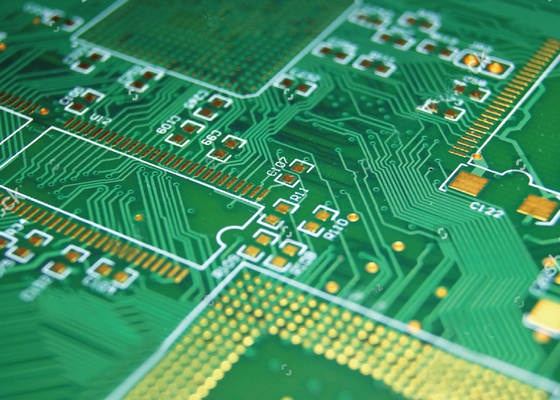

การถ่ายภาพโดยตรงด้วยเลเซอร์ PCB (LDI)
เมื่อสร้างแผงวงจร ร่องรอยของวงจรถูกกำหนดโดยกระบวนการสร้างภาพคืออะไรการถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) เผยให้เห็นร่องรอยโดยตรงด้วยลำแสงเลเซอร์ที่มีโฟกัสสูงซึ่งในการควบคุม NC แทนที่จะให้แสงน้ำท่วมผ่านเครื่องมือภาพถ่าย ลำแสงเลเซอร์จะสร้างภาพแบบดิจิทัล

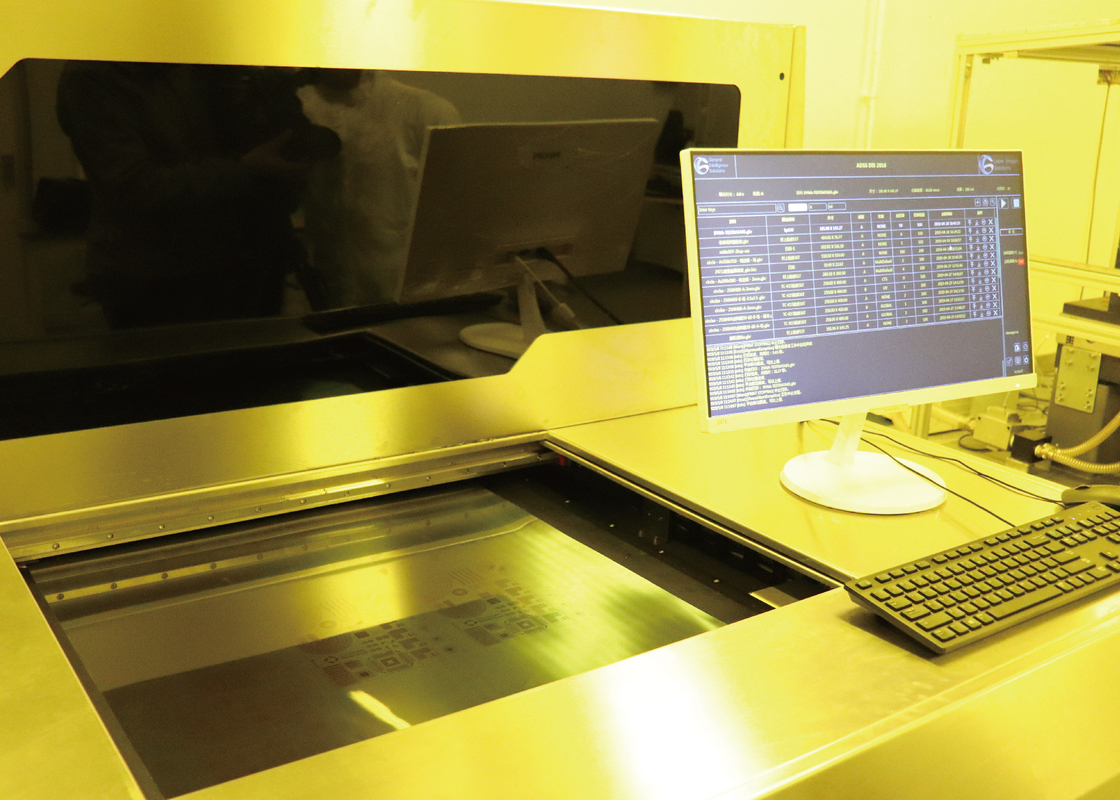

การถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) ทำงานอย่างไร
การถ่ายภาพโดยตรงด้วยเลเซอร์ต้องใช้ PCB ที่มีพื้นผิวไวต่อแสงซึ่งอยู่ใต้เลเซอร์ที่ควบคุมด้วยคอมพิวเตอร์จากนั้นคอมพิวเตอร์ก็สร้างภาพบนกระดานด้วยแสงเลเซอร์คอมพิวเตอร์สแกนพื้นผิวกระดานเป็นภาพแรสเตอร์ โดยจับคู่ภาพแรสเตอร์กับไฟล์การออกแบบ CAD หรือ CAM ที่โหลดไว้ล่วงหน้าซึ่งมีข้อกำหนดสำหรับภาพที่จำเป็นสำหรับบอร์ด เลเซอร์ใช้สำหรับสร้างภาพบนกระดานโดยตรง .
| ข้อมูลจำเพาะ/รุ่น | DPX230 |
| แอปพลิเคชัน | PCB, HDI, FPC (ชั้นใน, ชั้นนอก, ป้องกันการเชื่อม) |

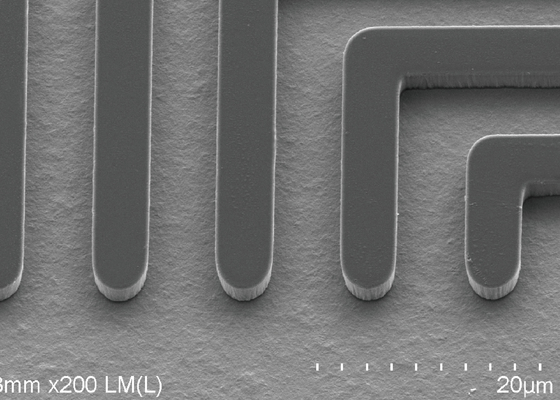

| ความละเอียด (การผลิตจำนวนมาก) | 30um |
| ความจุ | 30-40S@18"*24" |
| ขนาดการรับแสง | 610*710mm |
| ความหนาของแผง | 0.05mm-3.5mm |
| โหมดการจัดตำแหน่ง | UV-Mark |
| ความสามารถในการจัดตำแหน่ง | ชั้นนอก±12um;ชั้นใน±24um |
| ความทนทานต่อความกว้างของเส้น | ±10% |
| โหมดเพิ่มและลดความเบี่ยงเบน | การเพิ่มขึ้นและการหดตัวคงที่, การเพิ่มขึ้นและการหดตัวอัตโนมัติ, การเพิ่มขึ้นและการย่อช่วง, การจัดตำแหน่งพาร์ติชั่น |
| ประเภทเลเซอร์ | เลเซอร์ LD,405±5nm |
| รูปแบบไฟล์ | เกอร์เบอร์ 274X；ODB++ |
| พลัง | กระแสสลับสามเฟส 380V, 6.4kW, 50HZ, ช่วงความผันผวนของแรงดันไฟฟ้า + 7% ~ -10% |

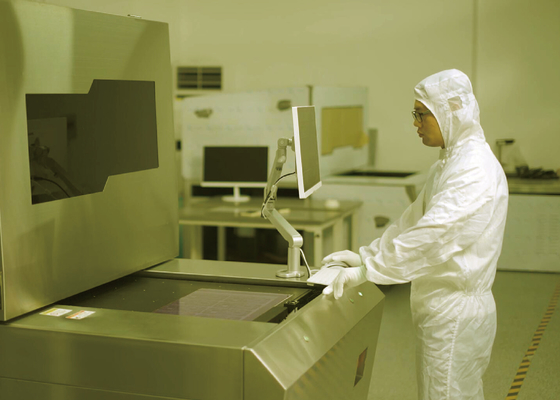

| สภาพ | ห้องแสงสีเหลืองอุณหภูมิ 22°C ± 1°C;ความชื้น 50% ± 5%;ระดับความสะอาด 10,000 ขึ้นไป; ข้อกำหนดด้านการสั่นสะเทือนเพื่อหลีกเลี่ยงการสั่นสะเทือนรุนแรงใกล้กับอุปกรณ์ |
เกี่ยวกับเรา
เราเป็นผู้จัดหาโซลูชั่นระบบการถ่ายภาพโดยตรงด้วยเลเซอร์ PCB (LDI) ที่เป็นนวัตกรรมใหม่กลุ่มผลิตภัณฑ์ระบบของเรามีตั้งแต่การกำหนดค่าระบบ LDI สำหรับแอปพลิเคชันเฉพาะ PCB แบบผสมสูงและที่เกิดขึ้นใหม่ ไปจนถึงโซลูชันระบบ LDI แบบอัตโนมัติทั้งหมดสำหรับสภาพแวดล้อมการผลิตจำนวนมาก
วิดีโอ
|
