| ชื่อแบรนด์: | GIS |
| เลขรุ่น: | RTR315 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable price |
| ระยะเวลาการจัดส่ง: | 20 วันทำการ |

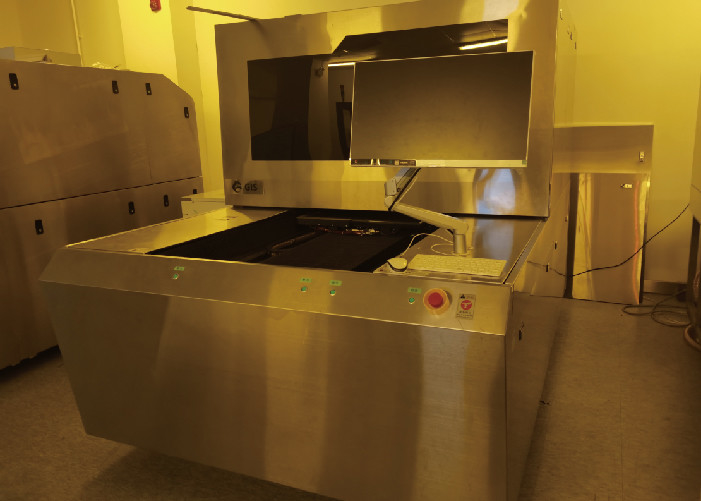

โซลูชันระบบการถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) LDI Flexible Board
การเปลี่ยนทางเทคนิคของ LDI
ไม่ต้องสงสัยเลยว่าผู้ที่ใช้เทคโนโลยี Laser Direct Imaging (LDI) ในระยะแรกมักจะเป็นวงจรที่รวดเร็ว ผู้ผลิตต้นแบบ หรือผู้ผลิต PCB ความจุสูงที่ต้องการการเตรียมต้นแบบที่รวดเร็วและแม่นยำ
โมเดลการสร้างภาพโดยตรงในช่วงแรก (LDI) เหล่านี้ตอบสนองความต้องการของผู้ผลิต PCB เหล่านี้ได้อย่างสมบูรณ์แบบ - ประหยัดเวลาและต้นทุนฟิล์มมาส์กในขณะที่ให้ความยืดหยุ่นและความแม่นยำในระดับสูง
ผู้ผลิตที่ผลิต PCB จำนวนมากไม่ได้นำเทคโนโลยี LDI มาใช้ เนื่องจากระบบ LDI นั้นช้าเกินไปและค่าใช้จ่ายในการดำเนินการในการปรับอุปกรณ์เคลื่อนที่นั้นสูงเกินไปอย่างไรก็ตาม การพัฒนาเทคโนโลยีล่าสุดได้เปลี่ยนแปลงสถานการณ์ทุกวันนี้ ผู้ผลิตที่ผลิต PCB จำนวนมากขึ้นเรื่อยๆ ใช้ LDI สำหรับโซลูชันการสร้างภาพ

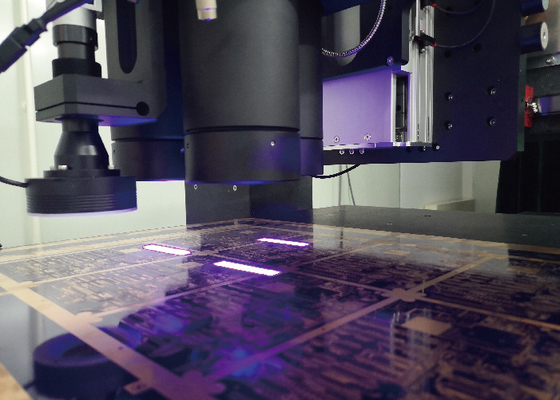

การถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) ทำงานอย่างไร
การถ่ายภาพโดยตรงด้วยเลเซอร์ต้องใช้ PCB ที่มีพื้นผิวไวต่อแสงซึ่งอยู่ใต้เลเซอร์ที่ควบคุมด้วยคอมพิวเตอร์จากนั้นคอมพิวเตอร์ก็สร้างภาพบนกระดานด้วยแสงเลเซอร์คอมพิวเตอร์สแกนพื้นผิวกระดานเป็นภาพแรสเตอร์ โดยจับคู่ภาพแรสเตอร์กับไฟล์การออกแบบ CAD หรือ CAM ที่โหลดไว้ล่วงหน้าซึ่งมีข้อกำหนดสำหรับภาพที่จำเป็นสำหรับบอร์ด เลเซอร์ใช้สำหรับสร้างภาพบนกระดานโดยตรง .
| ข้อมูลจำเพาะ/รุ่น | RTR315 |

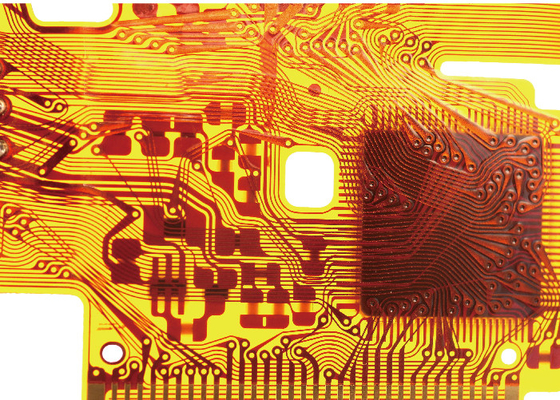

| แอปพลิเคชัน | PCB, HDI, FPC (ชั้นใน, ชั้นนอก, ป้องกันการเชื่อม) |

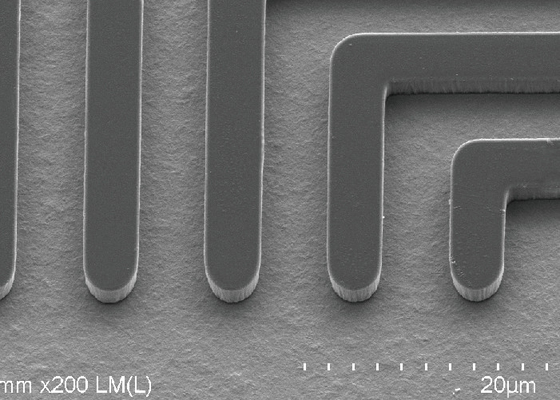

| ความละเอียด (การผลิตจำนวนมาก) | 15um |
| ความจุ | 12S@18"*24" |
| ขนาดการรับแสง | 260*800mm |
| ความหนาของแผง | 0.05mm-3.5mm |
| โหมดการจัดตำแหน่ง | UV-Mark |
| ความสามารถในการจัดตำแหน่ง | ชั้นนอก±12um;ชั้นใน±24um |
| ความทนทานต่อความกว้างของเส้น | ±10% |
| โหมดเพิ่มและลดความเบี่ยงเบน | การเพิ่มขึ้นและการหดตัวคงที่, การเพิ่มขึ้นและการหดตัวอัตโนมัติ, การเพิ่มขึ้นและการย่อช่วง, การจัดตำแหน่งพาร์ติชั่น |
| ประเภทเลเซอร์ | เลเซอร์ LD,405±5nm |
| รูปแบบไฟล์ | เกอร์เบอร์ 274X；ODB++ |
| พลัง | กระแสสลับสามเฟส 380V, 6.4kW, 50HZ, ช่วงความผันผวนของแรงดันไฟฟ้า + 7% ~ -10% |
| สภาพ | ห้องแสงสีเหลืองอุณหภูมิ 22°C ± 1°C;ความชื้น 50% ± 5%;ระดับความสะอาด 10,000 ขึ้นไป; ข้อกำหนดด้านการสั่นสะเทือนเพื่อหลีกเลี่ยงการสั่นสะเทือนรุนแรงใกล้กับอุปกรณ์ |
เกี่ยวกับเรา
เราเป็นผู้จัดหาโซลูชั่นระบบการถ่ายภาพโดยตรงด้วยเลเซอร์ PCB (LDI) ที่เป็นนวัตกรรมใหม่กลุ่มผลิตภัณฑ์ระบบของเรามีตั้งแต่การกำหนดค่าระบบ LDI สำหรับแอปพลิเคชันเฉพาะ PCB แบบผสมสูงและที่เกิดขึ้นใหม่ ไปจนถึงโซลูชันระบบ LDI แบบอัตโนมัติทั้งหมดสำหรับสภาพแวดล้อมการผลิตจำนวนมาก
