| ชื่อแบรนด์: | GIS |
| เลขรุ่น: | DPX420TFA |
| MOQ: | 1 ชุด |
| ราคา: | negotiable price |
| ระยะเวลาการจัดส่ง: | 20 วันทำการ |

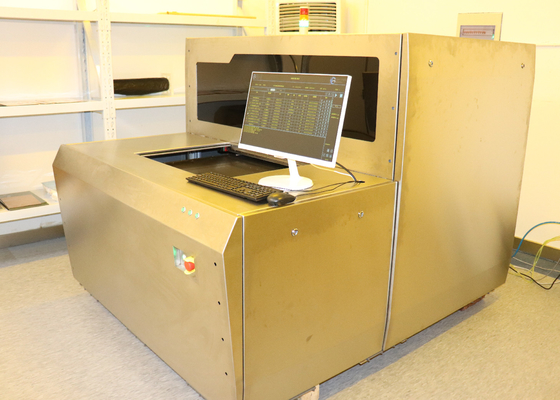

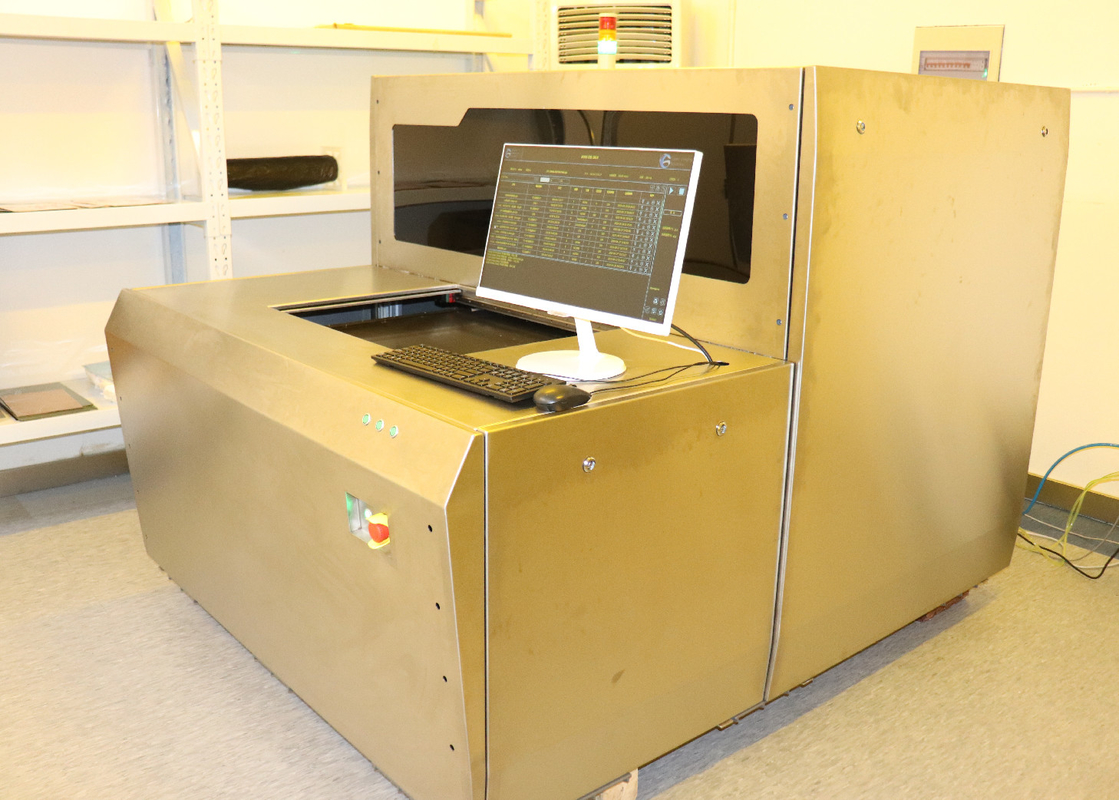

การแก้ไขระบบภาพโดยตรงด้วยเลเซอร์ (LDI) HDI PCB
สอดคล้องกับกระบวนการและวิธีการผลิตที่มีอยู่ ขั้นตอนการผลิตชุดและวิธีการผลิตมักถูกระบุอย่างละเอียดเพื่อตอบสนองความต้องการของการผลิตชุดการนํามาใช้วิธีการถ่ายภาพใหม่ใด ๆ ควรทําให้การเปลี่ยนแปลงวิธีการที่มีอยู่น้อยที่สุดซึ่งรวมถึงฟังก์ชันการติดตาม เพื่อลดการเปลี่ยนแปลงของฟิล์มแห้งที่ใช้, ความสามารถที่จะเปิดเผยแต่ละชั้นของฟิล์มต่อต้านการผสมและความต้องการการผลิตชุด
การถ่ายภาพโดยตรงด้วยเลเซอร์ PCB (LDI)
เมื่อผลิตแผ่นวงจร เส้นวงจรถูกกําหนดโดยสิ่งที่เป็นกระบวนการการถ่ายภาพการถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) ทําให้รอยถูกเผยแพร่โดยตรงด้วยรังสีเลเซอร์ที่เน้นสูง, แทนที่จะให้แสงหลั่งผ่านเครื่องมือถ่ายภาพ แสงเลเซอร์จะสร้างภาพเป็นดิจิตอล
การถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) ทํางานอย่างไร?

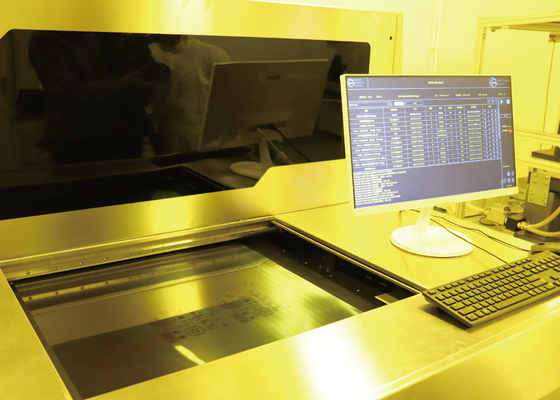

การถ่ายภาพโดยตรงด้วยเลเซอร์ ต้องการ PCB ที่มีผิวที่มีความรู้สึกต่อแสง ซึ่งวางอยู่ใต้เลเซอร์ที่ควบคุมโดยคอมพิวเตอร์แล้วคอมพิวเตอร์จะสร้างภาพบนบอร์ดด้วยแสงเลเซอร์คอมพิวเตอร์สแกนพื้นผิวของบอร์ดเป็นภาพรสเตอร์การจับภาพราสเตอร์เข้ากับไฟล์การออกแบบ CAD หรือ CAM ที่ติดตั้งล่วงหน้า ซึ่งรวมถึงรายละเอียดสําหรับภาพที่จําเป็นสําหรับบอร์ด, เลเซอร์ใช้ในการสร้างภาพโดยตรงบนกระดาน
| รายละเอียด/รุ่น | DPX420TFA |
| การใช้งาน | PCB,HDI,FPC (ชั้นใน,ชั้นนอก,ป้องกันการผสม) |
| ความละเอียด (ผลิตจํานวนมาก) | 30 ม |
| ความจุ | 30-40S@18"*24" |
| ขนาดการเผชิญหน้า | 610 * 710 มม. |
| ความหนาของแผ่น | 00.05 มิลลิเมตร-3.5 มิลลิเมตร |
| รูปแบบการปรับ | สัญลักษณ์ UV |
| ความสามารถในการปรับตัว | ชั้นภายนอก ± 12 ม; ชั้นภายใน ± 24 ม |
| ความอนุญาตความกว้างของเส้น | ± 10% |
| โหมดการเพิ่มและลดความเบี่ยงเบน | การเพิ่มและการลดลงแบบคงที่ การเพิ่มและการลดลงแบบอัตโนมัติ การเพิ่มและการลดลงระยะเวลา การสอดคล้องส่วนแยก |
| ประเภทเลเซอร์ | เลเซอร์ LD,405±5nm |
| รูปแบบไฟล์ | Gerber 274X;ODB++ |
| พลัง | 380V ไฟฟ้าหมุนสามเฟส, 6.4kW, 50HZ, ระยะความสับสนของแรงดัน + 7% ~ 10% |
| สภาพ | ห้องที่มีแสงเหลือง อุณหภูมิ 22 °C ± 1 °C ความชื้น 50% ± 5% ระดับความสะอาด 10000 และมากกว่า ความต้องการการสั่นสะเทือนเพื่อหลีกเลี่ยงการสั่นสะเทือนอย่างรุนแรงใกล้อุปกรณ์ |
เกี่ยวกับเรา
เราเป็นผู้จําหน่ายระบบ PCB laser direct imaging (LDI) ที่มีความคิดค้นใหม่โปรโมชั่นของระบบของเราตั้งแต่การตั้งค่าระบบ LDI สําหรับการใช้งาน PCB ที่มีความหลากหลายและใหม่ๆ จนถึงการแก้ไขระบบ LDI ที่อัตโนมัติครบถ้วนสําหรับสภาพแวดล้อมการผลิตจํานวนมาก.
