| ชื่อแบรนด์: | GIS |
| เลขรุ่น: | DPX230 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable price |
| ระยะเวลาการจัดส่ง: | 20 วันทำการ |
โซลูชันระบบการถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) สำหรับ PCB Multilayer . ต่างๆ
เมื่อเลือกใช้เทคโนโลยี LDI?
เทคโนโลยีที่มีอยู่ไม่สามารถนำเสนอโซลูชันที่ยอมรับได้ และผลลัพธ์ที่หลีกเลี่ยงไม่ได้คือประสิทธิภาพการผลิต PCB ที่ลดลงและผลผลิตที่ลดลงปัจจุบัน ความกว้างของการติดตาม PCB เฉลี่ยถึง 0.075 มม. (3 ล้าน) ใน PCB หลายชั้นที่ซับซ้อนแม้ว่ากระบวนการถ่ายภาพด้วยแสงโฟโตลิโทกราฟีจะถึงขีดจำกัดอันเนื่องมาจากการสร้างการเชื่อมต่อระหว่างกันที่มีความหนาแน่นสูงบน PCBไม่สามารถสร้าง PCB ที่ต่ำกว่า 0.127/0.127 มม. (5/5 ล้าน) ของความกว้างและช่องว่างของการติดตามดังนั้น เมื่อความกว้างและช่องว่างของรอยบนแผงวงจรส่วนใหญ่มีขนาดเล็กกว่า 0.127/0.127 มม. (5/5 มิล) LDI คือตัวเลือกการสร้างภาพที่ดีที่สุด
เทคโนโลยี LDI ส่วนใหญ่จะใช้ในการผลิตบอร์ด HDI มาก่อนแต่ตอนนี้ผู้ผลิต PCB ต้องผลิต PCB แบบแข็ง แบบยืดหยุ่นและแบบแข็งแบบธรรมดาที่มีเส้นละเอียดและแบบละเอียดพิเศษ ด้วยเทคโนโลยี LDI โดยที่ความกว้างและช่องว่างการติดตามของวงจรนำไฟฟ้าคือ 0.075/0.075 มม. (3/3 มม.) หรือแม้กระทั่ง 0.05/0.05 มม. (2/2 มม.)นั่นเป็นเพราะ Laser Direct Imaging (LDI) ได้พิสูจน์ตัวเองว่าเป็นโซลูชันการถ่ายภาพที่ดีที่สุดและครอบคลุมที่สุดสำหรับความกว้างและช่องว่างของรอย
การถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) ทำงานอย่างไร

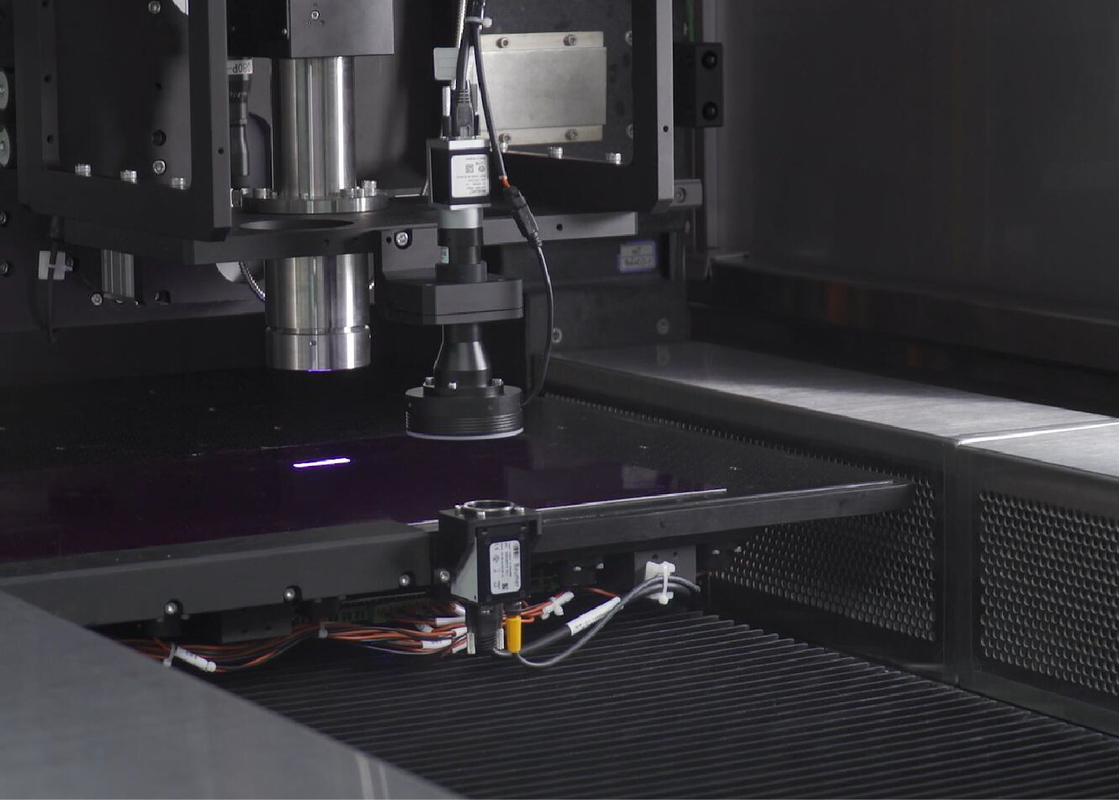

การถ่ายภาพโดยตรงด้วยเลเซอร์ต้องใช้ PCB ที่มีพื้นผิวไวต่อแสงซึ่งอยู่ใต้เลเซอร์ที่ควบคุมด้วยคอมพิวเตอร์จากนั้นคอมพิวเตอร์ก็สร้างภาพบนกระดานด้วยแสงเลเซอร์คอมพิวเตอร์สแกนพื้นผิวกระดานเป็นภาพแรสเตอร์ โดยจับคู่ภาพแรสเตอร์กับไฟล์การออกแบบ CAD หรือ CAM ที่โหลดไว้ล่วงหน้าซึ่งมีข้อกำหนดสำหรับภาพที่จำเป็นสำหรับบอร์ด เลเซอร์ใช้สำหรับสร้างภาพบนกระดานโดยตรง .
| ข้อมูลจำเพาะ/รุ่น | DPX230 |
| แอปพลิเคชัน | PCB, HDI, FPC (ชั้นใน, ชั้นนอก, ป้องกันการเชื่อม) |
| ความละเอียด (การผลิตจำนวนมาก) | 30um |
| ความจุ | 30-40S@18"*24" |
| ขนาดการรับแสง | 610*710mm |
| ความหนาของแผง | 0.05mm-3.5mm |
| โหมดการจัดตำแหน่ง | UV-Mark |
| ความสามารถในการจัดตำแหน่ง | ชั้นนอก±12um;ชั้นใน±24um |
| ความทนทานต่อความกว้างของเส้น | ±10% |
| โหมดเพิ่มและลดความเบี่ยงเบน | การเพิ่มขึ้นและการหดตัวคงที่, การเพิ่มขึ้นและการหดตัวอัตโนมัติ, การเพิ่มขึ้นและการย่อช่วง, การจัดตำแหน่งพาร์ติชั่น |
| ประเภทเลเซอร์ | เลเซอร์ LD,405±5nm |
| รูปแบบไฟล์ | เกอร์เบอร์ 274X；ODB++ |
| พลัง | กระแสสลับสามเฟส 380V, 6.4kW, 50HZ, ช่วงความผันผวนของแรงดันไฟฟ้า + 7% ~ -10% |
| สภาพ | ห้องแสงสีเหลืองอุณหภูมิ 22°C ± 1°C;ความชื้น 50% ± 5%;ระดับความสะอาด 10,000 ขึ้นไป; ข้อกำหนดด้านการสั่นสะเทือนเพื่อหลีกเลี่ยงการสั่นสะเทือนรุนแรงใกล้กับอุปกรณ์ |
เกี่ยวกับเรา
เราเป็นผู้จัดหาโซลูชั่นระบบการถ่ายภาพโดยตรงด้วยเลเซอร์ PCB (LDI) ที่เป็นนวัตกรรมใหม่กลุ่มผลิตภัณฑ์ระบบของเรามีตั้งแต่การกำหนดค่าระบบ LDI สำหรับแอปพลิเคชันเฉพาะ PCB แบบผสมสูงและที่เกิดขึ้นใหม่ ไปจนถึงโซลูชันระบบ LDI แบบอัตโนมัติทั้งหมดสำหรับสภาพแวดล้อมการผลิตจำนวนมาก
|
|
