โซลูชันระบบการถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) สำหรับ PCB Multilayer . ต่างๆ

กระบวนการสร้างภาพโฟโตลิโทกราฟีแบบดั้งเดิมต้องใช้หลายขั้นตอนในการสร้างเครื่องมือภาพถ่ายที่ใช้สร้างภาพบน PCBสิ่งนี้ได้สร้างจำนวนหรือความท้าทายสำหรับผู้ประดิษฐ์ PCB ในช่วงหลายปีที่ผ่านมาLDI มีข้อดีหลายประการ:

• คุณภาพ: ปัญหาฟิล์มภาพถ่ายในอดีตส่งผลให้ภาพไม่สมบูรณ์แบบเนื่องจากความไวต่อความผันผวนของอุณหภูมิหรือความชื้นโดยธรรมชาติการถ่ายภาพด้วยเลเซอร์ทำให้ได้ภาพที่มีความแม่นยำและสม่ำเสมอมากขึ้น และขจัดข้อบกพร่องที่เกี่ยวข้องกับฟิล์ม
• การถ่ายภาพด้วยเลเซอร์ให้ตำแหน่งที่แม่นยำและความละเอียดที่ดีขึ้นความกว้าง ช่องว่าง และการจัดแนวของการติดตามรูปภาพมีความแม่นยำมากขึ้น
• วิธีการถ่ายภาพต้องใช้สภาพแวดล้อมที่มีการควบคุมอุณหภูมิและความชื้นเพื่อให้ถ่ายโอนภาพไปยังบอร์ดได้อย่างแม่นยำที่สุดLDI ช่วยลดผลกระทบของสภาพแวดล้อมที่มีต่อภาพที่ได้ และขจัดผลกระทบของการสะท้อนแสงที่มีอยู่ในเทคนิคการประมวลผลภาพ

เพื่อใช้ในการผลิตบอร์ด HDI ระบบ LDI ควรมีความสามารถดังต่อไปนี้:

• การเปิดรับแสงคุณภาพสูงของเส้นละเอียดและช่องว่างอย่างน้อย 0.075 มม. (4 มม.) และต่ำกว่าที่เป็นไปได้
• ระยะชัดลึกที่ดีช่วยให้มั่นใจได้ถึงคุณภาพของภาพสำหรับการออกแบบภูมิประเทศในระดับสูงสิ่งนี้จำเป็นอย่างยิ่งสำหรับการเปิดรับแสงที่สม่ำเสมอของชั้นนอกและการสร้างตามลำดับ (SBU)
• การออกแบบระบบที่สามารถรองรับผลิตภัณฑ์ประเภทต่างๆ วัสดุ ความหนา เทคโนโลยีการผลิต และกระบวนการผลิตได้หลากหลาย
• ระบบการลงทะเบียนที่ยืดหยุ่นและแม่นยำสูงเข้ากันได้กับเทคโนโลยีการผลิตและขั้นตอนการผลิตที่แตกต่างกัน
• ความสามารถในการชดเชยแบบไดนามิกสำหรับการเปลี่ยนแปลงมิติวัสดุเพื่อเอาชนะความแปรปรวนในแผงจากชุดเดียวกันและเพื่อให้สามารถบรรลุความทนทานต่อการลงทะเบียนที่เข้มงวดทั่วทั้งแผง PCB

การถ่ายภาพโดยตรงด้วยเลเซอร์ PCB (LDI)

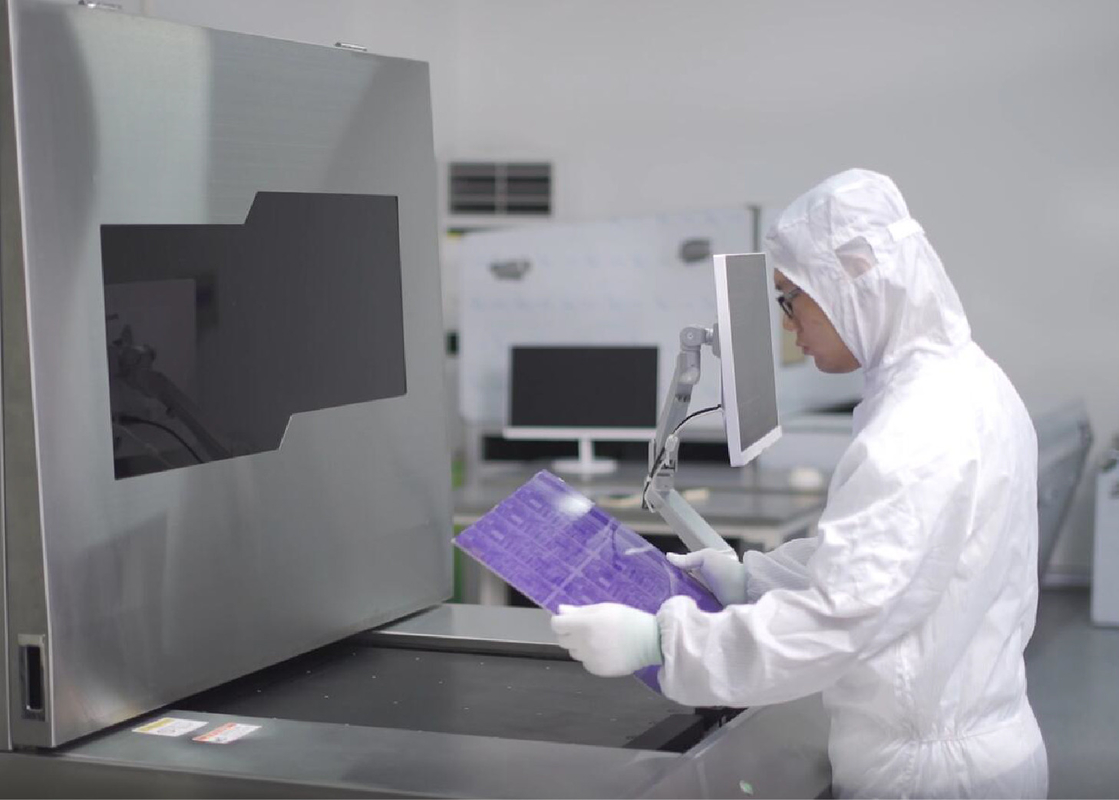

เมื่อสร้างแผงวงจร ร่องรอยของวงจรถูกกำหนดโดยกระบวนการสร้างภาพคืออะไรการถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) เผยให้เห็นร่องรอยโดยตรงด้วยลำแสงเลเซอร์ที่มีโฟกัสสูงซึ่งในการควบคุม NC แทนที่จะให้แสงน้ำท่วมผ่านเครื่องมือภาพถ่าย ลำแสงเลเซอร์จะสร้างภาพแบบดิจิทัล

การถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) ทำงานอย่างไร
การถ่ายภาพโดยตรงด้วยเลเซอร์ต้องใช้ PCB ที่มีพื้นผิวไวต่อแสงซึ่งอยู่ใต้เลเซอร์ที่ควบคุมด้วยคอมพิวเตอร์จากนั้นคอมพิวเตอร์ก็สร้างภาพบนกระดานด้วยแสงเลเซอร์คอมพิวเตอร์สแกนพื้นผิวกระดานเป็นภาพแรสเตอร์ โดยจับคู่ภาพแรสเตอร์กับไฟล์การออกแบบ CAD หรือ CAM ที่โหลดไว้ล่วงหน้าซึ่งมีข้อกำหนดสำหรับภาพที่จำเป็นสำหรับบอร์ด เลเซอร์ใช้สำหรับสร้างภาพบนกระดานโดยตรง .

เกี่ยวกับเรา
เราเป็นผู้จัดหาโซลูชั่นระบบการถ่ายภาพโดยตรงด้วยเลเซอร์ PCB (LDI) ที่เป็นนวัตกรรมใหม่กลุ่มผลิตภัณฑ์ระบบของเรามีตั้งแต่การกำหนดค่าระบบ LDI สำหรับแอปพลิเคชันเฉพาะ PCB แบบผสมสูงและที่เกิดขึ้นใหม่ ไปจนถึงโซลูชันระบบ LDI แบบอัตโนมัติทั้งหมดสำหรับสภาพแวดล้อมการผลิตจำนวนมาก
