| ชื่อแบรนด์: | GIS |
| เลขรุ่น: | DPX820SM |
แผงวงจรพิมพ์ด้วยเลเซอร์ถ่ายภาพโดยตรง (Laser Direct Imaging Print Board, Laser Direct Imaging PCB) เป็น PCB ชนิดหนึ่งที่มีเทคโนโลยีการประมวลผลที่มีความแม่นยำสูงโดดเด่นด้วยพื้นที่รับแสงที่มีประสิทธิภาพ 620x720 มม. (24 "x 28.5") รองรับรูปแบบไฟล์สำหรับรูปแบบต่างๆ สะพานประสาน/การเปิดบัดกรี 50/75μm (สภาพกระบวนการ) ความทนทานต่อความกว้างของเส้น ±10% และบอร์ด ความหนา 0.5~3.5 มม.มีประสิทธิภาพดีเยี่ยมในแง่ของความแม่นยำ ความน่าเชื่อถือ และความคุ้มทุน
| พารามิเตอร์ | ค่า |
|---|---|
| ความอดทนต่อความกว้างของเส้น | ±10% |
| ความหนาของบอร์ด | 0.5~3.5มม |
| หมึกหน้ากากประสาน | 30s@600x500mm (24"×20") |

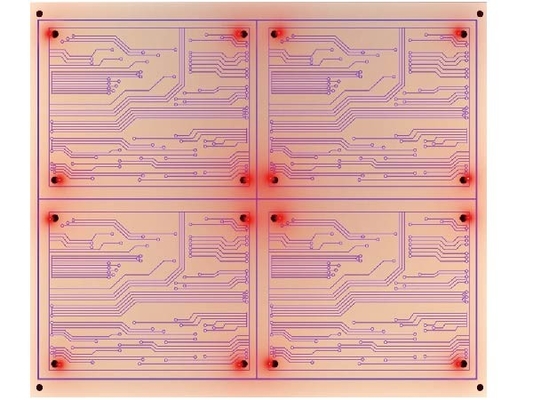

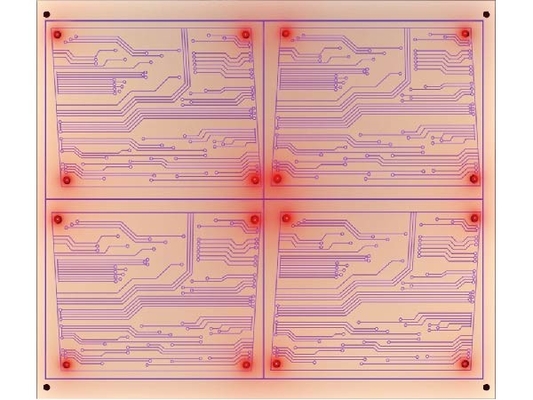

| สีหน้ากากประสาน | สเกลคงที่ / สเกลอัตโนมัติ / สเกลช่วงเวลา / การจัดตำแหน่งพาร์ติชัน |
| พลังเลเซอร์ | มิกซิ่งเวฟ กำลังรวม 512W |
| วิธีการจัดตำแหน่ง | แพ้ด (เส้นผ่านศูนย์กลาง: 0.5~3.0มม.) |
| แอปพลิเคชัน | PCB, HDI, FPC |

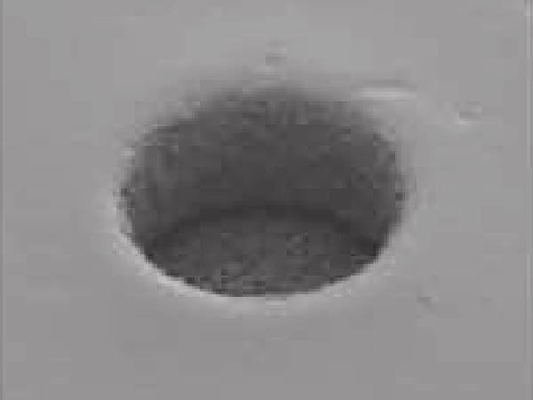

| สะพานประสาน/การเปิดบัดกรี | 50/75μm (สภาพกระบวนการ) |
| พื้นที่รับแสงที่มีประสิทธิภาพ | 620x720มม. (24"x28.5") |
| รูปแบบไฟล์ | รูปแบบไฟล์ |
เดอะGIS DPX820SM PCB สร้างภาพด้วยเลเซอร์โดยตรงได้รับการออกแบบมาให้ใช้งานได้หลากหลายเป็นตัวเลือกที่เหมาะสำหรับการพิมพ์ PCB, HDI และ FPC ที่มีความแม่นยำสูงผลิตภัณฑ์นี้มีวิธีการจัดตำแหน่ง PAD ที่มีความแม่นยำสูง (เส้นผ่านศูนย์กลาง: 0.5~3.0 มม.) ซึ่งรับประกันการจัดตำแหน่งที่รวดเร็วและแม่นยำสีหน้ากากประสานที่ปรับได้ประกอบด้วยสเกลคงที่ สเกลอัตโนมัติ สเกลช่วงเวลา และการจัดตำแหน่งพาร์ติชันนอกจากนี้ ความหนาของบอร์ดคือ 0.5~3.5 มม. ทำให้สามารถใช้ในโครงการต่างๆ ได้Laser Direct Imaging PCB นี้นำเสนอประสิทธิภาพที่เหนือกว่าด้วยความสามารถในการพิมพ์ที่มีความแม่นยำสูงและคุณภาพที่เชื่อถือได้
GIS DPX820SM Laser Direct Imaging Printing Circuit Board เป็น PCB สร้างภาพโดยตรงด้วยเลเซอร์ที่มีความแม่นยำ โดยมีความแม่นยำในการจัดตำแหน่ง ±12umใช้ได้กับ Solder Mask และ Outer Processสะพานประสาน/การเปิดบัดกรีของ PCB นี้คือ 50/75μm (สภาพกระบวนการ)พื้นที่รับแสงที่มีประสิทธิภาพของบอร์ดนี้คือ 620x720 มม. (24 "x 28.5") ทำให้เหมาะสำหรับ PCB, HDI และ FPCบอร์ดพิมพ์ภาพด้วยเลเซอร์โดยตรงนี้ผลิตในซูโจว ประเทศจีน
