PCB การถ่ายภาพด้วยเลเซอร์โดยตรงพร้อมหมึกหน้ากากประสาน 30s @ 600x500 มม. (24 "× 20") ความหนาของบอร์ด 0.5 ~ 3.5 มม. สำหรับกระบวนการภายนอก

รายละเอียดสินค้า:

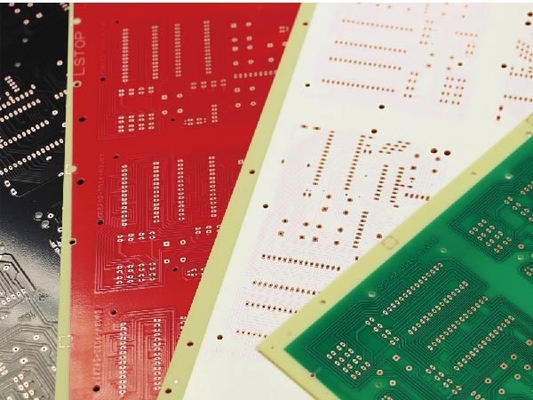

แผงวงจรพิมพ์ด้วยการถ่ายภาพด้วยเลเซอร์โดยตรง (LDI PCB) เป็นโซลูชันขั้นสูงและมีประสิทธิภาพสำหรับการพิมพ์ PCB, HDI และ FPCด้วยความแม่นยำในการจัดตำแหน่งที่ ±12um โดยใช้พลังงานรวมของคลื่นผสม 512W เพื่อมอบประสิทธิภาพที่โดดเด่นด้วยพื้นที่รับแสงที่มีประสิทธิภาพ 620x720 มม. (24"x28.5") ผลิตภัณฑ์นี้สามารถรองรับการใช้งานการพิมพ์ PCB ได้หลากหลายนอกจากนี้ยังรองรับไฟล์ได้หลากหลายรูปแบบ เช่น Gerber, DXF เป็นต้น เพื่อความสะดวกสูงสุดด้วยคุณสมบัติที่เหนือกว่า Laser Direct Imaging Print Board จึงเป็นโซลูชั่นที่สมบูรณ์แบบสำหรับการพิมพ์ PCB

คุณสมบัติ:

• ชื่อสินค้า: PCB การถ่ายภาพด้วยเลเซอร์โดยตรง
• กำลังเลเซอร์: กำลังผสมคลื่นรวม 512W
• พื้นที่รับแสงที่มีประสิทธิภาพ: 620x720 มม.(24 "x28.5")
• ความอดทนต่อความกว้างของเส้น: ± 10%
• สีของหน้ากากประสาน: สเกลคงที่ / สเกลอัตโนมัติ / สเกลช่วงเวลา / การจัดตำแหน่งพาร์ติชัน
• ความแม่นยำในการจัดตำแหน่ง: ±12um

พารามิเตอร์ทางเทคนิค:

การใช้งาน:

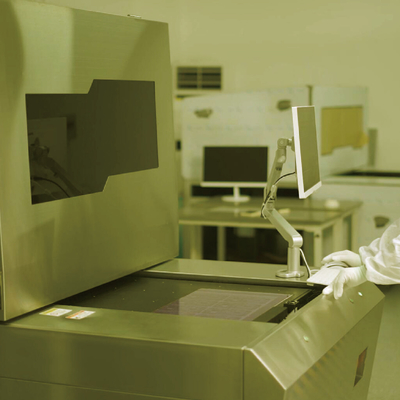

GIS Laser Direct Imaging PCB รุ่น DPX820SM เป็นแผงวงจรที่มีความแม่นยำสูงผลิตในเมืองซูโจว ประเทศจีนมีคุณลักษณะของสะพานประสาน/ช่องเปิดบัดกรีที่ยอดเยี่ยมที่ 50/75μm และความทนทานต่อความกว้างของเส้น ±10%ด้วยพื้นที่การเปิดรับแสงที่มีประสิทธิภาพ 620x720 มม. (24 "x28.5") บอร์ดพิมพ์ด้วยเลเซอร์สร้างภาพโดยตรงนี้มีกำลังรวมคลื่นผสมที่ 512Wกระบวนการที่เกี่ยวข้องประกอบด้วยหน้ากากประสานและด้านนอก

GIS Laser Direct Imaging PCB เหมาะสำหรับใช้ในการใช้งานและสถานการณ์ต่างๆตัวอย่างเช่น ประสิทธิภาพการถ่ายภาพที่เหนือกว่าทำให้เป็นตัวเลือกที่สมบูรณ์แบบสำหรับการออกแบบแผงวงจรที่มีความหนาแน่นสูงและความเร็วสูงความทนทานต่อความกว้างของเส้นที่แม่นยำทำให้มั่นใจได้ถึงประสิทธิภาพทางไฟฟ้าที่ดีเยี่ยมแผงวงจรสร้างภาพโดยตรงด้วยเลเซอร์ยังเหมาะสำหรับใช้ในวงจร RF ความถี่ต่ำและการใช้งานที่มีประสิทธิภาพสูงอื่นๆ

GIS Laser Direct Imaging PCB เป็นโซลูชั่นที่สมบูรณ์แบบสำหรับการออกแบบแผงวงจรที่มีความแม่นยำสูงและมีประสิทธิภาพสูงด้วยเทคโนโลยีการสร้างภาพด้วยเลเซอร์โดยตรงขั้นสูง จึงเหมาะอย่างยิ่งสำหรับการใช้งานใดๆ ที่ต้องการการถ่ายภาพที่แม่นยำ ประสิทธิภาพทางไฟฟ้าที่เหนือกว่า และการเปิดสะพานประสาน/การเปิดบัดกรีที่ยอดเยี่ยมรับ GIS Laser Direct Imaging PCB และสัมผัสกับประสิทธิภาพที่โดดเด่นของโซลูชันแผงวงจรที่ล้ำสมัยนี้

การปรับแต่ง:

GIS Laser Direct Imaging PCB (Laser Direct Imaging พิมพ์วงจร / Laser Direct Imaging พิมพ์บอร์ด) เป็นบริการที่กำหนดเองสำหรับคุณมีชื่อแบรนด์ GIS หมายเลขรุ่น DPX820SM และสถานที่กำเนิดเมืองซูโจว ประเทศจีนรองรับรูปแบบไฟล์และมีสเกลคงที่ / สเกลอัตโนมัติ / สเกลช่วงเวลา / การจัดตำแหน่งพาร์ติชันสีหน้ากากประสาน, คลื่นผสมหมึกหน้ากากประสานกำลังทั้งหมด 512W และความทนทานต่อความกว้างของเส้น± 10%

การบรรจุและการจัดส่ง:

บรรจุภัณฑ์และจัดส่ง PCB Laser Direct Imaging

Laser Direct Imaging PCB ได้รับการบรรจุและจัดส่งในลักษณะที่ช่วยให้มั่นใจว่าจะมาถึงอย่างปลอดภัยและรวดเร็วPCB แต่ละตัวได้รับการตรวจสอบและทดสอบอย่างรอบคอบก่อนบรรจุและส่งแพคเกจนี้ได้รับการออกแบบมาเพื่อปกป้อง PCB ในระหว่างการขนส่งและรับประกันว่าสินค้าจะอยู่ในสภาพที่สมบูรณ์

แพคเกจนี้ทำด้วยกระดาษแข็งที่แข็งแรงและมีโฟมป้องกันเพื่อกันกระแทก PCB จากการกระแทกและการกระแทกจากนั้นบรรจุภัณฑ์จะถูกปิดผนึกด้วยซีลที่ป้องกันการแกะเพื่อให้แน่ใจว่าไม่ได้ถูกเปิดหรือดัดแปลงในระหว่างการขนส่งพัสดุจะมีป้ายกำกับพร้อมที่อยู่สำหรับจัดส่งและหมายเลขติดตามเพื่อให้สามารถติดตามการจัดส่งได้

Laser Direct Imaging PCB จัดส่งโดยบริการจัดส่งที่เชื่อถือได้และเชื่อถือได้เวลาในการจัดส่งขึ้นอยู่กับตำแหน่งของลูกค้า แต่โดยทั่วไปจะใช้เวลาสองสามวัน
