| ชื่อแบรนด์: | GIS |
| เลขรุ่น: | DPX820SM |

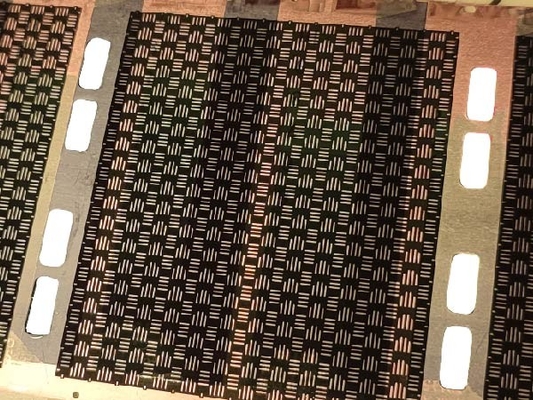

Laser Direct Imaging PCB เป็นบอร์ดพิมพ์คุณภาพสูงพร้อมเทคโนโลยีสร้างภาพด้วยเลเซอร์โดยตรงมีการใช้กันอย่างแพร่หลายในการผลิต PCB, HDI และ FPCพื้นที่รับแสงที่มีประสิทธิภาพอยู่ที่ 620x720 มม. (24"x28.5") และช่องเปิดของบัดกรี/ช่องบัดกรีทั่วไปคือ 50/75μm (สภาพกระบวนการ)มีสีของหน้ากากประสานสี่ชนิด: สเกลคงที่, สเกลอัตโนมัติ, สเกลช่วงเวลา และการจัดตำแหน่งพาร์ติชันรวมถึงการสนับสนุนรูปแบบไฟล์ด้วยLaser Direct Imaging Printing Board เป็นโซลูชั่นที่เชื่อถือได้และคุ้มค่าสำหรับการผลิตแผงวงจรพิมพ์แผงวงจรพิมพ์ Laser Direct Imaging มีความน่าเชื่อถือและคุ้มค่าสำหรับการผลิต PCB
| พารามิเตอร์ | ค่า |
|---|---|
| หมึกหน้ากากประสาน | 30s@600x500mm(24"×20") |
| โหมดสเกล | ขาว, ดำ, เหลือง, ฯลฯ |
| พลังเลเซอร์ | มิกซิ่งเวฟ กำลังรวม 512W |
| สีหน้ากากประสาน | สเกลคงที่ / สเกลอัตโนมัติ / สเกลช่วงเวลา / การจัดตำแหน่งพาร์ติชัน |
| แอปพลิเคชัน | PCB, HDI, FPC |
| วิธีการจัดตำแหน่ง | แผ่น (เส้นผ่านศูนย์กลาง: 0.5~3.0 มม.) |
| รูปแบบไฟล์ | รูปแบบไฟล์ |
| ความอดทนต่อความกว้างของเส้น | ±10% |
| ความหนาของบอร์ด | 0.5~3.5มม |
| พื้นที่รับแสงที่มีประสิทธิภาพ | 620x720มม.(24"x28.5") |

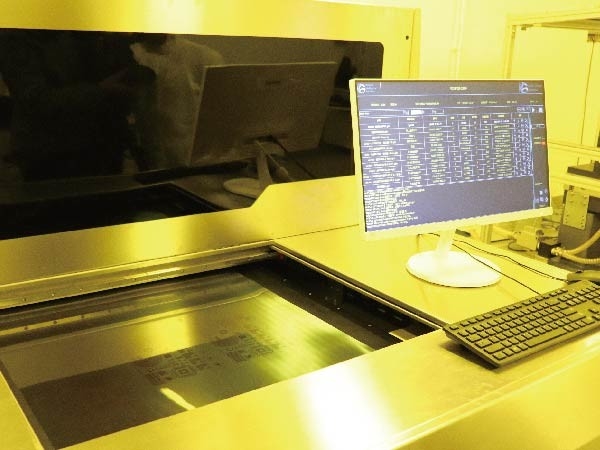

GIS DPX820SM Laser Direct Imaging PCB เป็นโซลูชันแผงวงจรพิมพ์ขั้นสูงพร้อมคุณสมบัติขั้นสูงสำหรับการใช้งานระดับไฮเอนด์ผลิตในเมืองซูโจว ประเทศจีน และมีคุณสมบัติสเกลคงที่/สเกลอัตโนมัติ/สเกลช่วงเวลา/การจัดตำแหน่งพาร์ติชั่นสำหรับสีบัดกรี ความหนาของบอร์ดตั้งแต่ 0.5 มม. ถึง 3.5 มม. และความแม่นยำในการจัดตำแหน่ง ±12umความอดทนต่อความกว้างของเส้นคือ ± 10%
GIS DPX820SM Laser Direct Imaging PCB ได้รับการออกแบบมาเป็นพิเศษสำหรับ Laser Direct Imaging Printing Circuit Board (LDI PCB) และ Laser Direct Imaging Circuit Board (LDICB)เมื่อเปรียบเทียบกับแผงวงจรพิมพ์แบบดั้งเดิม LDI PCB และ LDICB นั้นมีประสิทธิภาพและเชื่อถือได้มากกว่ามากกระบวนการสร้างภาพด้วยเลเซอร์ที่ใช้ใน GIS DPX820SM Laser Direct Imaging PCB ช่วยให้มั่นใจได้ว่าบอร์ดได้รับการปกป้องอย่างดีจากความเสียหายภายนอก และรักษาความแม่นยำในระดับสูงทำให้เป็นโซลูชั่นที่ดีเยี่ยมสำหรับการใช้งานระดับไฮเอนด์ รวมถึงอุตสาหกรรมทางการแพทย์ อุตสาหกรรม และยานยนต์
GIS DPX820SM Laser Direct Imaging PCB เป็นโซลูชันที่เชื่อถือได้และคุ้มค่าสำหรับการใช้งานระดับไฮเอนด์ด้วยคุณสมบัติขั้นสูง ทำให้มีประสิทธิภาพและความน่าเชื่อถือที่เหนือกว่า ขณะเดียวกันก็รักษาความแม่นยำและการป้องกันในระดับสูงเป็นตัวเลือกที่เหมาะสำหรับการใช้งานใดๆ ที่ต้องการโซลูชันที่เชื่อถือได้ มีประสิทธิภาพ และคุ้มค่า
GIS DPX820SM Laser Direct Imaging Printing Board (Laser Direct Imaging Printing Circuit Board, Laser Direct Imaging Print Board) จากซูโจว ประเทศจีน นำเสนอประสิทธิภาพที่เหนือชั้นด้วยตัวเลือกโหมดสเกล (ขาว ดำ เหลือง ฯลฯ) หมึกประสาน 30s@ 600x500 มม.(24"×20") การใช้งาน PCB,HDI,FPC สะพานบัดกรี/การเปิดบัดกรีที่ 50/75μm (สภาพกระบวนการ) และความแม่นยำในการจัดตำแหน่ง ±12um
บรรจุภัณฑ์และการจัดส่งสำหรับ Laser Direct Imaging PCB:
เราใช้วัสดุบรรจุภัณฑ์ที่ทนต่อแรงกระแทกและกันความชื้นเพื่อให้แน่ใจว่าผลิตภัณฑ์จะถึงมือลูกค้าในสภาพที่สมบูรณ์เราใช้กล่องกระดาษ บับเบิ้ลกันกระแทก และวัสดุบรรจุภัณฑ์อื่นๆ คุณภาพสูง เพื่อให้แน่ใจว่าสินค้าจะไม่ได้รับความเสียหายระหว่างการขนส่งเราจัดส่งสินค้าโดยการขนส่งทางอากาศ การขนส่งทางบก และทางทะเล ตามความต้องการของลูกค้านอกจากนี้เรายังยินดีร่วมมือกับลูกค้าเพื่อใช้บริการโลจิสติกส์ของตนเอง
A1: Laser Direct Imaging PCB หรือที่เรียกว่า GIS DPX820SM เป็นเทคโนโลยีการถ่ายภาพ PCB จาก GIS ซึ่งเป็นแบรนด์ในซูโจว ประเทศจีนใช้ลำแสงเลเซอร์เพื่อแกะสลักรูปแบบวงจรบน PCB โดยตรงโดยไม่ต้องใช้เครื่องมือถ่ายภาพ
A2: Laser Direct Imaging PCB มีข้อดีหลายประการ รวมถึงความแม่นยำและความละเอียดที่สูงขึ้น เวลาในการผลิตที่รวดเร็วขึ้น และอัตราผลตอบแทนที่สูงขึ้น
A3: เทคโนโลยี Laser Direct Imaging PCB ใช้สำหรับการใช้งานที่หลากหลาย รวมถึงยานยนต์ การแพทย์ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
A4: เทคโนโลยี Laser Direct Imaging PCB สามารถใช้กับทองแดง อลูมิเนียม และโลหะและวัสดุนำไฟฟ้าอื่นๆ ได้
A5: GIS DPX820SM PCB สร้างภาพโดยตรงด้วยเลเซอร์มีความละเอียด 0.2 มม. ช่วยให้แกะสลักแผงวงจรได้อย่างแม่นยำอย่างยิ่ง
วิดีโอ
|
|
