| ชื่อแบรนด์: | GIS |
| เลขรุ่น: | DPX820SM |

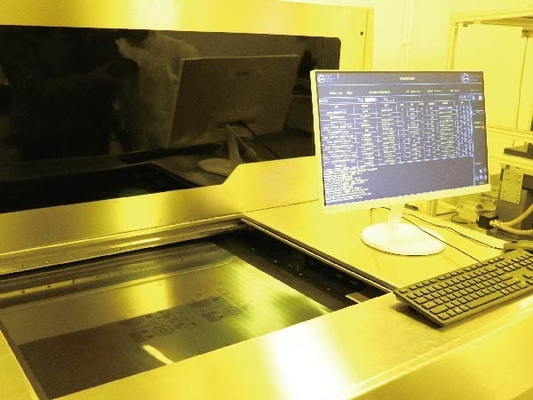

แผงวงจรพิมพ์ด้วยการถ่ายภาพด้วยเลเซอร์โดยตรง (LDIPCB) เป็นเทคโนโลยีที่เชื่อถือได้และใช้กันอย่างแพร่หลายสำหรับการผลิตแผงวงจรพิมพ์ (PCB)ใช้การถ่ายภาพด้วยเลเซอร์เพื่อถ่ายโอนการออกแบบ PCB ไปยังแผงวงจรเทคโนโลยีนี้มีข้อดีคือมีความแม่นยำสูง ต้นทุนต่ำ และเวลาตอบสนองที่รวดเร็วพื้นที่รับแสงที่มีประสิทธิภาพของ LDIPCB คือ 620x720 มม. โดยมีความแม่นยำในการจัดตำแหน่ง ±12um และค่าเผื่อความกว้างของเส้นที่ ±10%ใช้ได้กับหน้ากากประสานและกระบวนการภายนอก และรองรับรูปแบบไฟล์รวมถึง Gerber, ODB++ และ Cals
LDIPCB มอบความแม่นยำและความแม่นยำระดับสูงสุดสำหรับผู้ผลิต PCB ช่วยให้ผู้ผลิต PCB สามารถผลิต PCB คุณภาพสูงและเชื่อถือได้ด้วยเวลาดำเนินการที่รวดเร็วช่วยลดความจำเป็นในกระบวนการที่ซับซ้อนและมีค่าใช้จ่ายสูง เช่น การพิมพ์ซิลค์สกรีนและการแกะสลักทำให้เป็นตัวเลือกที่เหมาะสำหรับการผลิต PCB และมีการใช้กันอย่างแพร่หลายในหลากหลายอุตสาหกรรม รวมถึงอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ยานยนต์ และการแพทย์
แผงวงจรพิมพ์ด้วยการถ่ายภาพด้วยเลเซอร์โดยตรง (LDIPCB) เป็นโซลูชันที่สมบูรณ์แบบสำหรับผู้ที่กำลังมองหาโซลูชันการผลิต PCB ที่เชื่อถือได้ คุณภาพสูง และคุ้มค่าโดยให้ความแม่นยำและความเที่ยงตรงที่เหนือกว่า โดยไม่จำเป็นต้องมีกระบวนการที่ซับซ้อนและมีค่าใช้จ่ายสูงเป็นตัวเลือกที่เหมาะสำหรับผู้ผลิต PCB ที่ต้องการผลิต PCB คุณภาพสูงและเชื่อถือได้โดยใช้เวลาดำเนินการที่รวดเร็ว
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| สีหน้ากากประสาน | สเกลคงที่ / สเกลอัตโนมัติ / สเกลช่วงเวลา / การจัดตำแหน่งพาร์ติชัน |
| พลังเลเซอร์ | มิกซิ่งเวฟ กำลังรวม 512W |
| ความอดทนต่อความกว้างของเส้น | ±10% |
| ความแม่นยำในการจัดตำแหน่ง | ±12um |
| รูปแบบไฟล์ | รูปแบบไฟล์ |
| แอปพลิเคชัน | PCB, HDI, FPC |
| พื้นที่รับแสงที่มีประสิทธิภาพ | 620x720มม.(24 |
| ความหนาของบอร์ด | 0.5~3.5มม |
| โหมดสเกล | ขาว, ดำ, เหลือง, ฯลฯ |
| หมึกหน้ากากประสาน | 30s@600x500mm(24 |

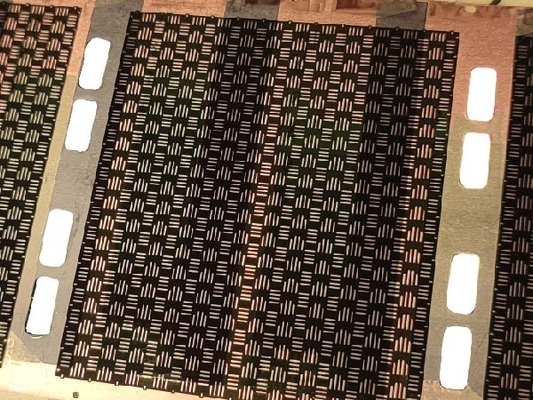

GIS DPX820SM Laser Direct Imaging Print Board กลายเป็นตัวเลือกยอดนิยมสำหรับการใช้งานหลายประเภท เนื่องจากมีความแม่นยำและความน่าเชื่อถือผลิตภัณฑ์นี้ผลิตโดยเมืองซูโจว ประเทศจีน และมักใช้ใน Solder Mask กระบวนการภายนอกมีสะพานบัดกรี/ช่องเปิดบัดกรี 50/75μm และหมึกหน้ากากประสาน 30s@600x500mmวิธีการจัดตำแหน่งคือ PAD ที่มีเส้นผ่านศูนย์กลาง 0.5~3.0 มม. และรูปแบบไฟล์สำหรับไฟล์
บอร์ดพิมพ์ภาพด้วยเลเซอร์โดยตรง GIS DPX820SM เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการความแม่นยำและความน่าเชื่อถือสูงมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมยานยนต์ การบิน และอวกาศนอกจากนี้ยังใช้ในอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ อุตสาหกรรม และผู้บริโภคอีกด้วยด้วยความแม่นยำและประสิทธิภาพสูง ทำให้ผลิตภัณฑ์นี้สามารถใช้ในการผลิตผลิตภัณฑ์ที่มีความแม่นยำสูง เช่น PCB ชิ้นส่วนอิเล็กทรอนิกส์ และส่วนประกอบอื่นๆ
GIS DPX820SM Laser Direct Imaging Circuit Board เป็นตัวเลือกที่สมบูรณ์แบบสำหรับผู้ผลิตที่ต้องการผลิตแผงวงจรที่ซับซ้อนและมีความแม่นยำสูงเทคโนโลยีสร้างภาพด้วยเลเซอร์โดยตรงขั้นสูงทำให้สามารถผลิตส่วนประกอบที่มีความแม่นยำสูงได้นอกจากนี้ยังให้ความยืดหยุ่นอย่างมากในแง่ของการออกแบบความเร็วสูงและความละเอียดสูงทำให้เป็นตัวเลือกที่เหมาะสำหรับวงจรที่ซับซ้อนและส่วนประกอบที่ซับซ้อน
GIS DPX820SM Laser Direct Imaging Print Board เป็นตัวเลือกในอุดมคติสำหรับผู้ที่ต้องการผลิตภัณฑ์ที่เชื่อถือได้และแม่นยำสำหรับความต้องการในการผลิต PCBด้วยคุณภาพและประสิทธิภาพที่เหนือกว่า ผลิตภัณฑ์นี้สามารถมอบโซลูชันที่มีประสิทธิภาพและคุ้มค่าสำหรับการใช้งานใดๆไม่ว่าคุณกำลังมองหาผลิตภัณฑ์ที่ใช้ในการบัดกรี กระบวนการภายนอก หรือการใช้งานอื่นๆ GIS DPX820SM Laser Direct Imaging Printing Board คือตัวเลือกที่สมบูรณ์แบบ
แผงวงจรพิมพ์ด้วยการถ่ายภาพด้วยเลเซอร์โดยตรงของ GIS (DPX820SM) เป็นโซลูชันแผงวงจรพิมพ์ที่เชื่อถือได้และทนทานผลิตในเมืองซูโจว ประเทศจีน และมีตัวเลือกโหมดสเกล เช่น สีขาว สีดำ และสีเหลืองนอกจากนี้ยังมี 30s@600x500mm (หมึกประสาน 24 แผ่นและวิธีการจัดตำแหน่ง PAD (เส้นผ่านศูนย์กลาง: 0.5~3.0 มม.) ช่วงความหนาของบอร์ดคือ 0.5~3.5 มม. และค่าเผื่อความกว้างของเส้นคือ ± 10%
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับแผงวงจรพิมพ์ GIS Laser Direct Imaging (DPX820SM) โปรดติดต่อเรา
เทคโนโลยี Laser Direct Imaging (LDI) PCB ให้การสนับสนุนและบริการทางเทคนิคแก่ลูกค้า เพื่อให้มั่นใจในคุณภาพและความน่าเชื่อถือของผลิตภัณฑ์
การสนับสนุนด้านเทคนิค: วิศวกรที่มีประสบการณ์ของเราพร้อมเสมอที่จะช่วยเหลือลูกค้าหากมีคำถามทางเทคนิคใด ๆ ที่พวกเขาอาจมีเราสามารถให้คำแนะนำและคำแนะนำด้านเทคนิคเพื่อให้แน่ใจว่าผลิตภัณฑ์ของลูกค้ามีคุณภาพสูงสุดนอกจากนี้เรายังให้การสนับสนุนนอกสถานที่เมื่อจำเป็น
บริการ: บริการของเราประกอบด้วยการทดสอบผลิตภัณฑ์ การแก้ไขปัญหา และการซ่อมแซมเราใช้อุปกรณ์และเทคนิคการทดสอบล่าสุดเพื่อให้แน่ใจว่าผลิตภัณฑ์ของลูกค้าตรงตามความต้องการของพวกเขาเรายังเสนอบริการซ่อมแซมเมื่อจำเป็นอีกด้วยเรามุ่งมั่นที่จะให้บริการที่ดีที่สุดแก่ลูกค้าของเรา
บรรจุภัณฑ์และการจัดส่งสำหรับ Laser Direct Imaging PCB:
Laser Direct Imaging PCB จะถูกบรรจุในกล่องกระดาษแข็งที่แข็งแรง พร้อมด้วยวัสดุบรรจุภัณฑ์ป้องกัน เช่น ฟิล์มกันกระแทกและโฟม เพื่อป้องกันความเสียหายที่อาจเกิดขึ้นระหว่างการขนส่งกล่องจะถูกปิดผนึกด้วยเทปกาวที่แข็งแรงจากนั้นพัสดุจะถูกจัดส่งผ่านบริการจัดส่งที่เชื่อถือได้พร้อมความสามารถในการติดตาม
