| ชื่อแบรนด์: | GIS |
| เลขรุ่น: | DPX230 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable price |
| ระยะเวลาการจัดส่ง: | 20 วันทำการ |
โซลูชันระบบการถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) HDI PCB
LDI ใช้สำหรับข้อกำหนดด้านภาพสำหรับการผลิตจำนวนมากของ HDI PCB
เพื่อให้เป็นไปตามข้อกำหนดของการผลิตจำนวนมากของ HDI PCB วิธีการสร้างภาพจะต้อง:
ในขณะที่บรรลุอัตราข้อบกพร่องต่ำและผลผลิตสูง สามารถผลิตการทำงานที่มีความแม่นยำสูง HDI PCB ทั่วไปมีเสถียรภาพตัวอย่างเช่น:
* บอร์ดโทรศัพท์มือถือขั้นสูง CSP pitch น้อยกว่า 0.5 มม. (มีหรือไม่มีสายไฟระหว่างแผ่น BGA)
* โครงสร้างเพลทเป็น 3 + N + 3 และมีการวางซ้อนกันผ่านรู
ในแง่ของการถ่ายภาพ การออกแบบดังกล่าวต้องใช้ความกว้างของวงแหวนน้อยกว่า75μmในบางกรณี ความกว้างของวงแหวนอาจน้อยกว่า 50μmเนื่องจากปัญหาการจัดตำแหน่ง สิ่งเหล่านี้ย่อมนำไปสู่ผลลัพธ์ที่ต่ำนอกจากนี้ ด้วยแรงขับเคลื่อนโดยการย่อขนาด เส้นและการเว้นวรรคจึงบางลงและบางลง การรับมือกับความท้าทายนี้จำเป็นต้องเปลี่ยนวิธีการสร้างภาพแบบดั้งเดิม
ซึ่งสามารถทำได้โดยการลดขนาดแผงหรือใช้เครื่องเปิดรับชัตเตอร์สำหรับการถ่ายภาพแผงในหลายๆ ขั้นตอน (สี่หรือหก)ทั้งสองวิธีมีการจัดตำแหน่งที่ดีขึ้นโดยลดอิทธิพลของการเสียรูปของวัสดุการเปลี่ยนขนาดแผงทำให้เกิดต้นทุนวัสดุที่สูง และการใช้เครื่องเปิดรับแสงชัตเตอร์จะทำให้การผลิตต่ำลงทุกวันทั้งสองวิธีไม่สามารถแก้ปัญหาการเสียรูปของวัสดุและลดข้อบกพร่องที่เกี่ยวข้องกับฟิล์มถ่ายภาพได้อย่างสมบูรณ์ รวมถึงการเสียรูปที่แท้จริงของฟิล์มถ่ายภาพเมื่อพิมพ์แผงแบทช์

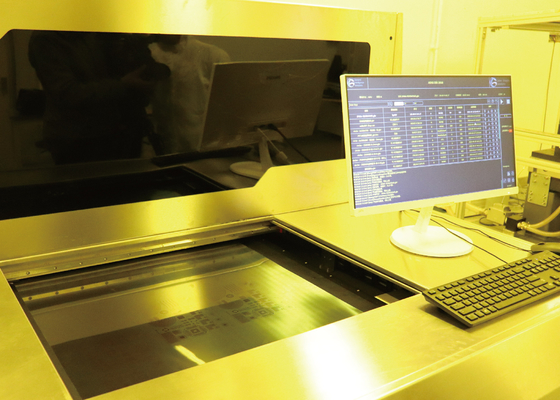

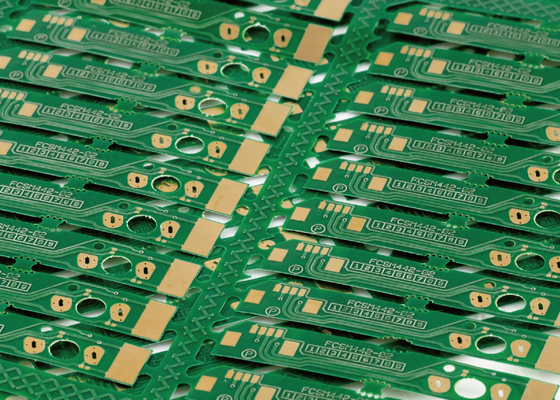

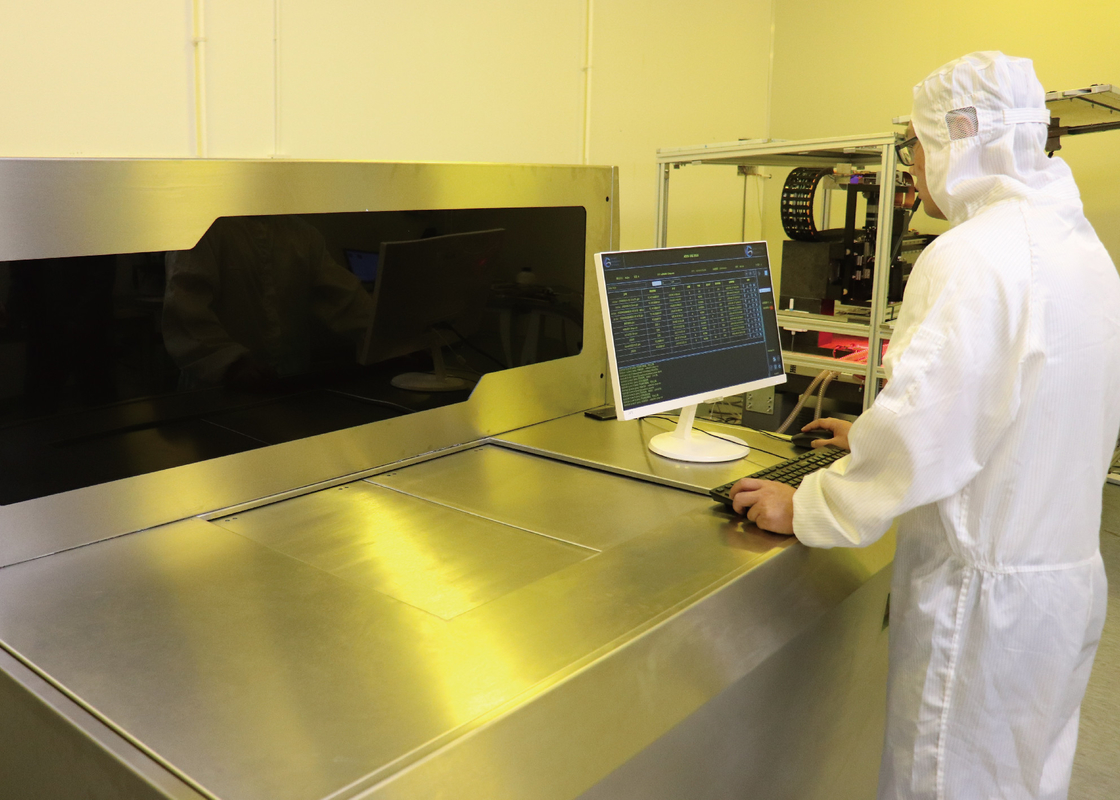

การถ่ายภาพโดยตรงด้วยเลเซอร์ PCB (LDI)
เมื่อสร้างแผงวงจร ร่องรอยของวงจรถูกกำหนดโดยกระบวนการสร้างภาพคืออะไรการถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) เผยให้เห็นร่องรอยโดยตรงด้วยลำแสงเลเซอร์ที่มีโฟกัสสูงซึ่งในการควบคุม NC แทนที่จะให้แสงน้ำท่วมผ่านเครื่องมือภาพถ่าย ลำแสงเลเซอร์จะสร้างภาพแบบดิจิทัล
การถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) ทำงานอย่างไร
การถ่ายภาพโดยตรงด้วยเลเซอร์ต้องใช้ PCB ที่มีพื้นผิวไวต่อแสงซึ่งอยู่ใต้เลเซอร์ที่ควบคุมด้วยคอมพิวเตอร์จากนั้นคอมพิวเตอร์ก็สร้างภาพบนกระดานด้วยแสงเลเซอร์คอมพิวเตอร์สแกนพื้นผิวกระดานเป็นภาพแรสเตอร์ โดยจับคู่ภาพแรสเตอร์กับไฟล์การออกแบบ CAD หรือ CAM ที่โหลดไว้ล่วงหน้าซึ่งมีข้อกำหนดสำหรับภาพที่จำเป็นสำหรับบอร์ด เลเซอร์ใช้สำหรับสร้างภาพบนกระดานโดยตรง .
| ข้อมูลจำเพาะ/รุ่น | DPX230 |
| แอปพลิเคชัน | PCB, HDI, FPC (ชั้นใน, ชั้นนอก, ป้องกันการเชื่อม) |
| ความละเอียด (การผลิตจำนวนมาก) | 30um |
| ความจุ | 30-40S@18"*24" |
| ขนาดการรับแสง | 610*710mm |
| ความหนาของแผง | 0.05mm-3.5mm |
| โหมดการจัดตำแหน่ง | UV-Mark |
| ความสามารถในการจัดตำแหน่ง | ชั้นนอก±12um;ชั้นใน±24um |
| ความทนทานต่อความกว้างของเส้น | ±10% |
| โหมดเพิ่มและลดความเบี่ยงเบน | การเพิ่มขึ้นและการหดตัวคงที่, การเพิ่มขึ้นและการหดตัวอัตโนมัติ, การเพิ่มขึ้นและการย่อช่วง, การจัดตำแหน่งพาร์ติชั่น |
| ประเภทเลเซอร์ | เลเซอร์ LD,405±5nm |
| รูปแบบไฟล์ | เกอร์เบอร์ 274X；ODB++ |
| พลัง | กระแสสลับสามเฟส 380V, 6.4kW, 50HZ, ช่วงความผันผวนของแรงดันไฟฟ้า + 7% ~ -10% |
| สภาพ | ห้องแสงสีเหลืองอุณหภูมิ 22°C ± 1°C;ความชื้น 50% ± 5%;ระดับความสะอาด 10,000 ขึ้นไป; ข้อกำหนดด้านการสั่นสะเทือนเพื่อหลีกเลี่ยงการสั่นสะเทือนรุนแรงใกล้กับอุปกรณ์ |
เกี่ยวกับเรา
เราเป็นผู้จัดหาโซลูชั่นระบบการถ่ายภาพโดยตรงด้วยเลเซอร์ PCB (LDI) ที่เป็นนวัตกรรมใหม่กลุ่มผลิตภัณฑ์ระบบของเรามีตั้งแต่การกำหนดค่าระบบ LDI สำหรับแอปพลิเคชันเฉพาะ PCB แบบผสมสูงและที่เกิดขึ้นใหม่ ไปจนถึงโซลูชันระบบ LDI แบบอัตโนมัติทั้งหมดสำหรับสภาพแวดล้อมการผลิตจำนวนมาก
