อุปกรณ์ถ่ายภาพตรงด้วยเลเซอร์
Created with Pixso. 30um Direct Imaging HDI PCB 610mmx710mm 380V สามเฟส

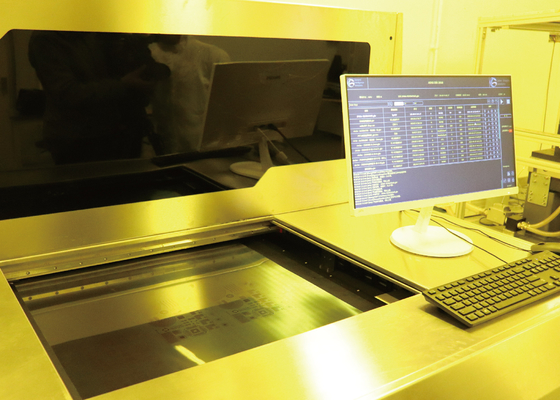

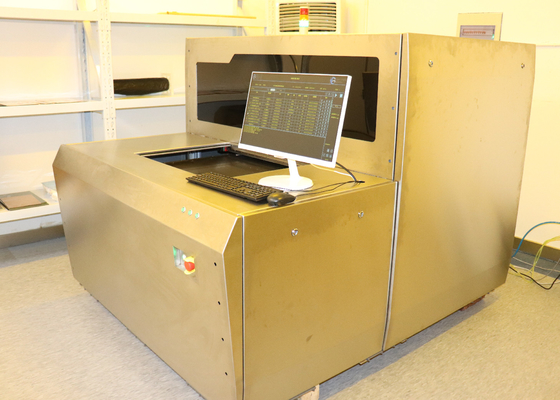

30um Direct Imaging HDI PCB 610mmx710mm 380V สามเฟส

ชื่อแบรนด์: GIS
เลขรุ่น: DPX230
MOQ: 1 ชุด
ราคา: negotiable price
ระยะเวลาการจัดส่ง: 20 วันทำการ
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เจียงซู ประเทศจีน
ได้รับการรับรอง:
ISO 9001 CE
ชื่อ:
เลเซอร์ไดเร็คอิมเมจ (LDI)
แอปพลิเคชัน:
PCB HDI FPC
ขนาดการรับแสงสูงสุด:
610*710mm
ความกว้างของเส้น:
30μ
ระยะทางของสาย:
10%
ความอดทนความกว้างของเส้น:
10%
ความสามารถในการจัดตำแหน่ง:
24μm
ประเภทเลเซอร์:
เลเซอร์ LD, 405±5nm
มีประสิทธิภาพ:
30-40S@18"*24"
ความเบี่ยงเบนเพิ่มขึ้นและลดลง:
การเพิ่มขึ้นและการหดตัวคงที่, การเพิ่มขึ้นและการหดตัวอัตโนมัติ, การเพิ่มขึ้นและการย่อช่วง, การจัดตำแ
รูปแบบไฟล์:
เกอร์เบอร์ 274X, ODB++
รายละเอียดการบรรจุ:
บรรจุกล่องไม้
สามารถในการผลิต:
30set ต่อเดือน
เน้น:

30um HDI PCB

,

Direct Imaging HDI PCB

,

สามเฟสภาพโดยตรง pcb

คําอธิบายสินค้า

โซลูชันระบบการถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) HDI PCB



การเปลี่ยนทางเทคนิคของ LDI

ไม่ต้องสงสัยเลยว่าผู้ที่ใช้เทคโนโลยี Laser Direct Imaging (LDI) ในระยะแรกมักจะเป็นวงจรที่รวดเร็ว ผู้ผลิตต้นแบบ หรือผู้ผลิต PCB ความจุสูงที่ต้องการการเตรียมต้นแบบที่รวดเร็วและแม่นยำ

โมเดลการสร้างภาพโดยตรงในช่วงแรก (LDI) เหล่านี้ตอบสนองความต้องการของผู้ผลิต PCB เหล่านี้ได้อย่างสมบูรณ์แบบ - ประหยัดเวลาและต้นทุนฟิล์มมาส์กในขณะที่ให้ความยืดหยุ่นและความแม่นยำในระดับสูง

ผู้ผลิตที่ผลิต PCB จำนวนมากไม่ได้นำเทคโนโลยี LDI มาใช้ เนื่องจากระบบ LDI นั้นช้าเกินไปและค่าใช้จ่ายในการดำเนินการในการปรับอุปกรณ์เคลื่อนที่นั้นสูงเกินไปอย่างไรก็ตาม การพัฒนาเทคโนโลยีล่าสุดได้เปลี่ยนแปลงสถานการณ์ทุกวันนี้ ผู้ผลิตที่ผลิต PCB จำนวนมากขึ้นเรื่อยๆ ใช้ LDI สำหรับโซลูชันการสร้างภาพ


การถ่ายภาพโดยตรงด้วยเลเซอร์ PCB (LDI)
เมื่อสร้างแผงวงจร ร่องรอยของวงจรถูกกำหนดโดยกระบวนการสร้างภาพคืออะไรการถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) เผยให้เห็นร่องรอยโดยตรงด้วยลำแสงเลเซอร์ที่มีโฟกัสสูงซึ่งในการควบคุม NC แทนที่จะให้แสงน้ำท่วมผ่านเครื่องมือภาพถ่าย ลำแสงเลเซอร์จะสร้างภาพแบบดิจิทัล


การถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) ทำงานอย่างไร
การถ่ายภาพโดยตรงด้วยเลเซอร์ต้องใช้ PCB ที่มีพื้นผิวไวต่อแสงซึ่งอยู่ใต้เลเซอร์ที่ควบคุมด้วยคอมพิวเตอร์จากนั้นคอมพิวเตอร์ก็สร้างภาพบนกระดานด้วยแสงเลเซอร์คอมพิวเตอร์สแกนพื้นผิวกระดานเป็นภาพแรสเตอร์ โดยจับคู่ภาพแรสเตอร์กับไฟล์การออกแบบ CAD หรือ CAM ที่โหลดไว้ล่วงหน้าซึ่งมีข้อกำหนดสำหรับภาพที่จำเป็นสำหรับบอร์ด เลเซอร์ใช้สำหรับสร้างภาพบนกระดานโดยตรง .



ข้อมูลจำเพาะ/รุ่น DPX230

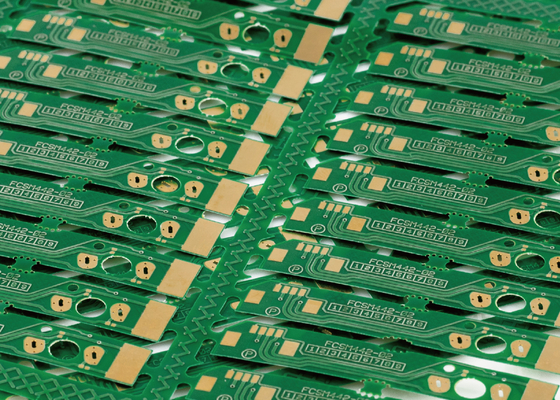

แอปพลิเคชัน PCB, HDI, FPC (ชั้นใน, ชั้นนอก, ป้องกันการเชื่อม)
ความละเอียด (การผลิตจำนวนมาก) 30um
ความจุ 30-40S@18"*24"
ขนาดการรับแสง 610*710mm
ความหนาของแผง 0.05mm-3.5mm
โหมดการจัดตำแหน่ง UV-Mark
ความสามารถในการจัดตำแหน่ง ชั้นนอก±12um;ชั้นใน±24um
ความทนทานต่อความกว้างของเส้น ±10%
โหมดเพิ่มและลดความเบี่ยงเบน การเพิ่มขึ้นและการหดตัวคงที่, การเพิ่มขึ้นและการหดตัวอัตโนมัติ, การเพิ่มขึ้นและการย่อช่วง, การจัดตำแหน่งพาร์ติชั่น
ประเภทเลเซอร์ เลเซอร์ LD,405±5nm
รูปแบบไฟล์ เกอร์เบอร์ 274X;ODB++
พลัง กระแสสลับสามเฟส 380V, 6.4kW, 50HZ, ช่วงความผันผวนของแรงดันไฟฟ้า + 7% ~ -10%

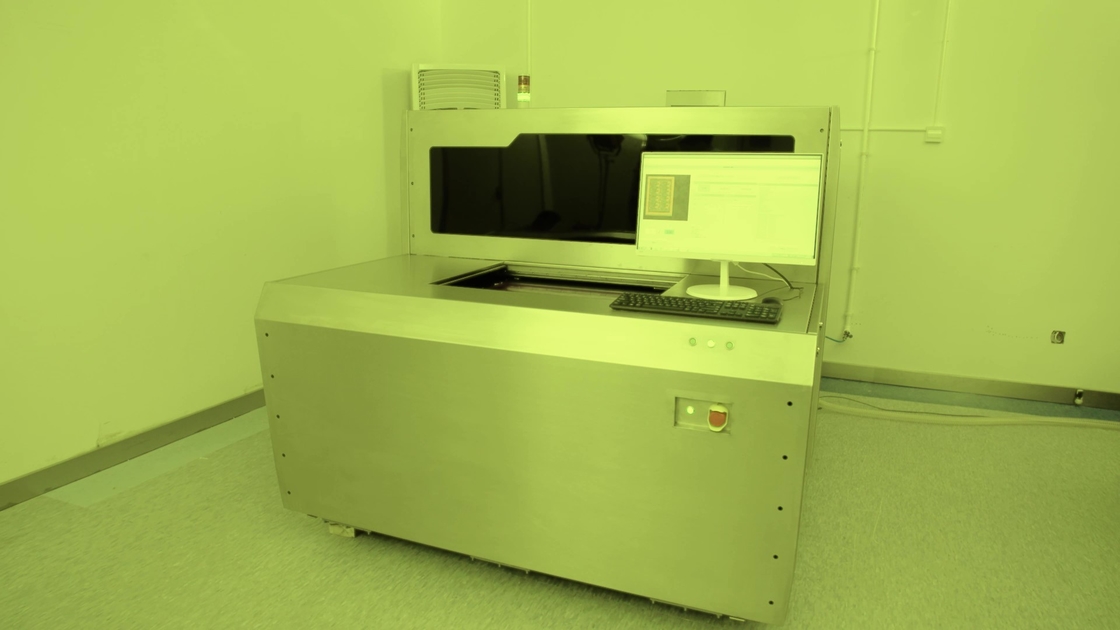

สภาพ ห้องแสงสีเหลืองอุณหภูมิ 22°C ± 1°C;ความชื้น 50% ± 5%;ระดับความสะอาด 10,000 ขึ้นไป;
ข้อกำหนดด้านการสั่นสะเทือนเพื่อหลีกเลี่ยงการสั่นสะเทือนรุนแรงใกล้กับอุปกรณ์


เกี่ยวกับเรา
เราเป็นผู้จัดหาโซลูชั่นระบบการถ่ายภาพโดยตรงด้วยเลเซอร์ PCB (LDI) ที่เป็นนวัตกรรมใหม่กลุ่มผลิตภัณฑ์ระบบของเรามีตั้งแต่การกำหนดค่าระบบ LDI สำหรับแอปพลิเคชันเฉพาะ PCB แบบผสมสูงและที่เกิดขึ้นใหม่ ไปจนถึงโซลูชันระบบ LDI แบบอัตโนมัติทั้งหมดสำหรับสภาพแวดล้อมการผลิตจำนวนมาก
