| ชื่อแบรนด์: | GIS |
| เลขรุ่น: | DPX230 |
| MOQ: | 1 ชุด |
| ราคา: | negotiable price |
| ระยะเวลาการจัดส่ง: | 20 วันทำการ |

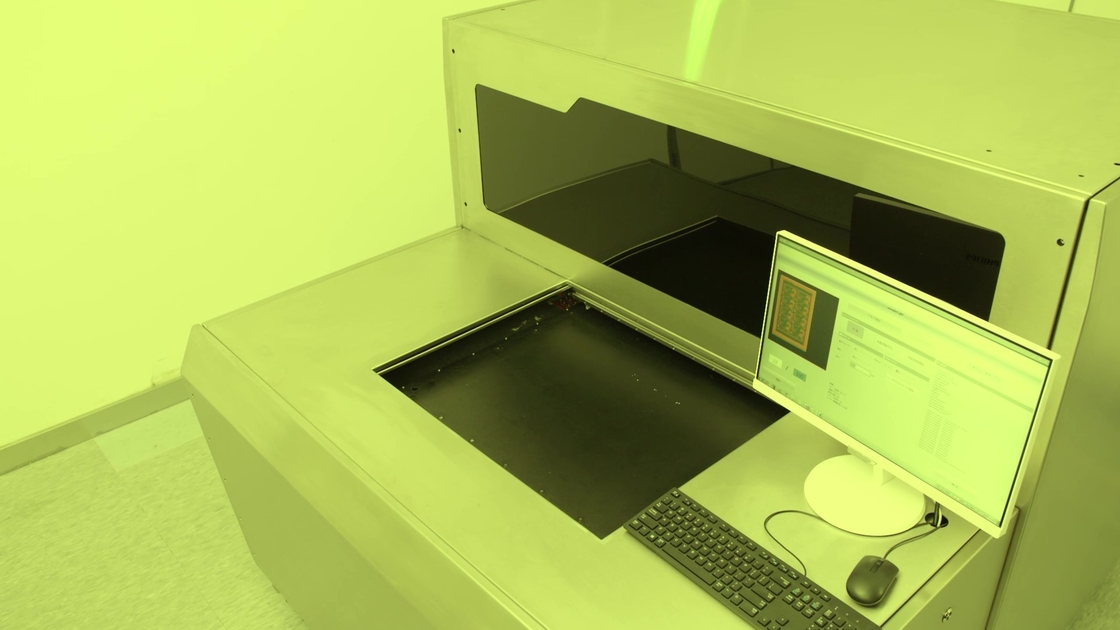

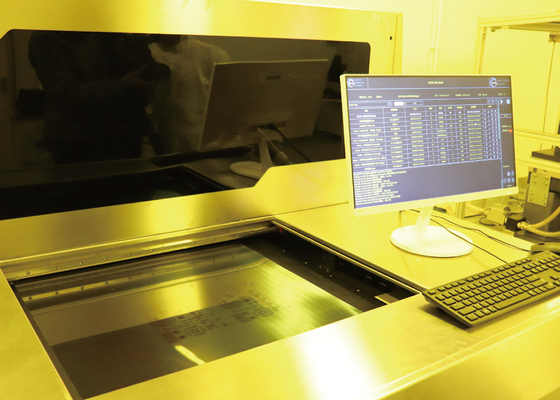

โซลูชันระบบการถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) HDI PCB
(1) เทคโนโลยี LDI ใช้การวางตำแหน่งเลเซอร์และการสแกนลำแสงเลเซอร์ในแนวตั้ง ซึ่งสามารถมั่นใจได้ว่าส่วนเบี่ยงเบนของตำแหน่งกราฟิกอยู่ภายใน± 5um ซึ่งช่วยเพิ่มความแม่นยำและตำแหน่งของการจัดตำแหน่งเส้นได้อย่างมาก
(2) เทคโนโลยี LDI ไม่ใช้ฟิล์มลบ ซึ่งสามารถตอบสนองการผลิตตัวนำไฟฟ้าละเอียดที่มีความหนาแน่นสูงมาก ปรับปรุงอัตราคุณสมบัติของการผลิต PCB แบบละเอียด และหลีกเลี่ยงข้อบกพร่องในการวางตำแหน่งซ้ำ
(3) เทคโนโลยี LDI ไม่จำเป็นต้องผลิต รักษา และบำรุงรักษาอุปกรณ์ฟิล์มถ่ายภาพ วัสดุที่ใช้แล้ว พลังงาน วัสดุเสริมอื่นๆ และสารเคมี ซึ่งช่วยลดต้นทุนการผลิตและการแปรรูป
(4) เทคโนโลยี LDI สามารถลดขั้นตอนการผลิต PCB, ลดเวลาตอบสนอง, ปรับปรุงความสามารถในการตอบสนองอย่างรวดเร็ว, ลดการแทรกแซงของปัจจัยมนุษย์, ลดความซับซ้อนของขั้นตอนการดำเนินงาน, และปรับปรุงประสิทธิภาพการผลิตแล้ว
การถ่ายภาพโดยตรงด้วยเลเซอร์ (LDI) ทำงานอย่างไร

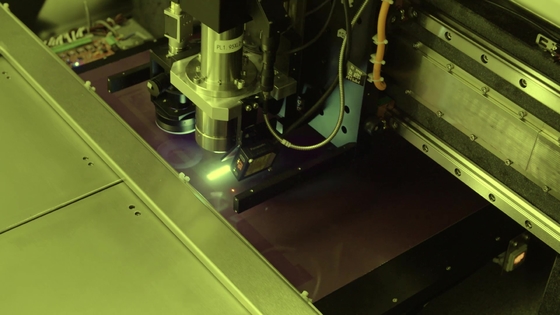

การถ่ายภาพโดยตรงด้วยเลเซอร์ต้องใช้ PCB ที่มีพื้นผิวไวต่อแสงซึ่งอยู่ใต้เลเซอร์ที่ควบคุมด้วยคอมพิวเตอร์จากนั้นคอมพิวเตอร์ก็สร้างภาพบนกระดานด้วยแสงเลเซอร์คอมพิวเตอร์สแกนพื้นผิวกระดานเป็นภาพแรสเตอร์ โดยจับคู่ภาพแรสเตอร์กับไฟล์การออกแบบ CAD หรือ CAM ที่โหลดไว้ล่วงหน้าซึ่งมีข้อกำหนดสำหรับภาพที่จำเป็นสำหรับบอร์ด เลเซอร์ใช้สำหรับสร้างภาพบนกระดานโดยตรง .
| ข้อมูลจำเพาะ/รุ่น | DPX230 |
| แอปพลิเคชัน | PCB, HDI, FPC (ชั้นใน, ชั้นนอก, ป้องกันการเชื่อม) |
| ความละเอียด (การผลิตจำนวนมาก) | 30um |
| ความจุ | 30-40S@18"*24" |
| ขนาดการรับแสง | 610*710mm |
| ความหนาของแผง | 0.05mm-3.5mm |
| โหมดการจัดตำแหน่ง | UV-Mark |
| ความสามารถในการจัดตำแหน่ง | ชั้นนอก±12um;ชั้นใน±24um |
| ความทนทานต่อความกว้างของเส้น | ±10% |
| โหมดเพิ่มและลดความเบี่ยงเบน | การเพิ่มขึ้นและการหดตัวคงที่, การเพิ่มขึ้นและการหดตัวอัตโนมัติ, การเพิ่มขึ้นและการย่อช่วง, การจัดตำแหน่งพาร์ติชั่น |
| ประเภทเลเซอร์ | เลเซอร์ LD,405±5nm |
| รูปแบบไฟล์ | เกอร์เบอร์ 274X；ODB++ |
| พลัง | กระแสสลับสามเฟส 380V, 6.4kW, 50HZ, ช่วงความผันผวนของแรงดันไฟฟ้า + 7% ~ -10% |
| สภาพ | ห้องแสงสีเหลืองอุณหภูมิ 22°C ± 1°C;ความชื้น 50% ± 5%;ระดับความสะอาด 10,000 ขึ้นไป; ข้อกำหนดด้านการสั่นสะเทือนเพื่อหลีกเลี่ยงการสั่นสะเทือนรุนแรงใกล้กับอุปกรณ์ |
เกี่ยวกับเรา
เราเป็นผู้จัดหาโซลูชั่นระบบการถ่ายภาพโดยตรงด้วยเลเซอร์ PCB (LDI) ที่เป็นนวัตกรรมใหม่กลุ่มผลิตภัณฑ์ระบบของเรามีตั้งแต่การกำหนดค่าระบบ LDI สำหรับแอปพลิเคชันเฉพาะ PCB แบบผสมสูงและที่เกิดขึ้นใหม่ ไปจนถึงโซลูชันระบบ LDI แบบอัตโนมัติทั้งหมดสำหรับสภาพแวดล้อมการผลิตจำนวนมาก
